دال بتنی چیست: معرفی انواع دال بتنی (Concrete Slab) + کاربردها

اگر تا الان ساختمان در حال ساخت یا کف پارکینگ و ساختمان چندطبقه را دیده باشید، احتمالاً با یکی از انواع دال بتنی روبه‌رو شده‌اید. دال بتنی در واقع سازه‌ای صاف و افقی از جنس بتن مسلح است که وظیفه تحمل و انتقال بار در کف، سقف یا فونداسیون سازه را برعهده دارد. در هر پروژه ساخت‌وساز باتوجه‌به نوع پروژه و شرایط بارگذاری از انواع دال بتنی با کاربرد خاص استفاده می‌شود. از انواع دال بتنی می‌توان به دال تخت (Flat Slab)، دال معمولی (Conventional Slab) با دو زیرمجموعه دال یک‌طرفه و دال دوطرفه، دال تیرچه‌ای، دال وافل (مشبک)، دال مجوف (Hollow Slab)، دال پیش‌تنیده (Prestressed Slab)، دال پس‌تنیده (Post Tensioned Slab)، دال قارچی (Flat Slab with Drop Panel)، دال فونداسیون، دال عرشه فولادی، دال کامپوزیت، دال بابل دک (BubbleDeck)، دال کوبیاکس (Cobiax) و دال یوبوت (U-Boot Beton) اشاره کرد. علاوه بر تفاوت در ساختار و شیوه اجرای هر دال، کاربردهای دال بتنی نیز در پروژه‌های مسکونی، تجاری و عمرانی با یکدیگر متفاوت است و انتخاب صحیح آن نیازمند شناخت دقیق انواع قالب‌ های دال بتنی و انواع دال بتنی بر اساس محل اجرا است.

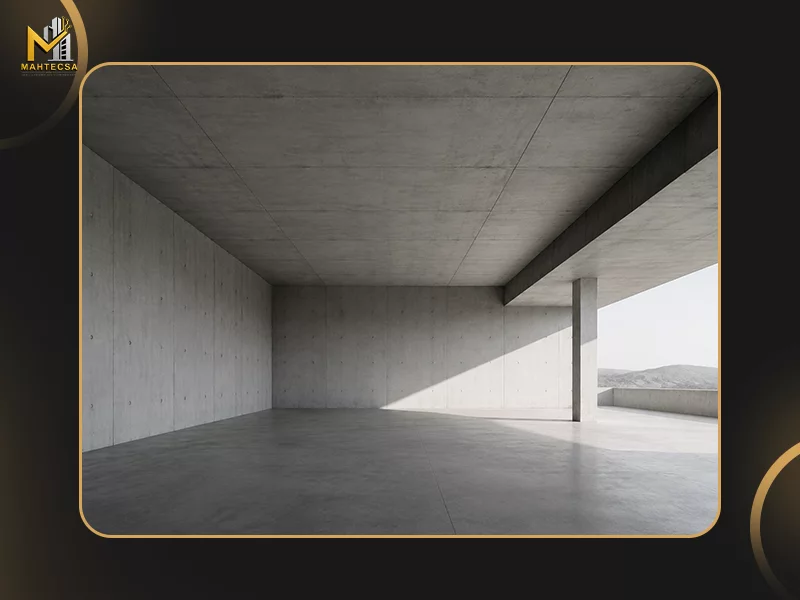

دال بتنی (Concrete Slab) چیست؟

دال بتنی (concrete slab) سازه‌ای صاف و پیوسته است که عملکردی فراتر از یک کف یا سقف ساده دارد. در واقع دال بتنی برای مقاوم سازی بتن، بار وارد بر ساختمان را جذب کرده و از طریق تیرها، ستون‌ها یا دیوارهای باربر به فونداسیون منتقل می‌کند. به‌عبارت‌دیگر، دال بتنی شبیه یک دیافراگم افقی عمل می‌کند و ضمن ایجاد سطحی یکپارچه برای طبقات، پایداری کلی سازه را در برابر بارهای جانبی مانند باد و زلزله افزایش می‌دهد. علاوه بر این، دال بتنی نقش عایق صوتی و حرارتی میان طبقات را نیز ایفا می‌کند؛ به همین دلیل؛ در طراحی آن هم مقاومت خمشی و برشی و هم ضخامت و آرایش میل‌گردها باید متناسب با بار وارده و دهانه سازه محاسبه شود که این مسئله ارتباط مستقیمی با اجزای تشکیل‌دهنده دال بتنی دارد.

دال بتنی (به فرانسوی: Dalle )، یک عضو سازه‌ای در ساختمان‌های امروزی است. دال‌های افقی بتنی مسلح، معمولاً دارای ضخامتی بین ۱۰ تا ۵۰ سانتی‌متر بوده و عمدتاً در سقف طبقات به کار برده می‌شوند. از دال‌ های نازک‌ تر نیز به عنوان سنگ‌فرش استفاده می‌گردد.

اجزای تشکیل‌دهنده دال بتنی چیست؟

اصلی‌ترین اجزای تشکیل‌دهنده دال بتنی شامل بتن، آرماتور، قالب‌بندی و لایه‌های زیرین آماده‌سازی بستر است. بتن به‌عنوان ماده اصلی ترکیبی از سیمان، شن، ماسه و آب است که بعد از ریخته‌شدن در قالب، مقاومت فشار لازم برای تحمل بار را فراهم می‌کند؛ اما باتوجه‌به عملکرد ضعیف بتن در برابر کشش، میل‌گردهای فولادی به‌صورت شبکه‌ای داخل دال قرار می‌گیرد. زیر دال نیز معمولاً لایه‌ای از مصالح زهکش مانند شن یا سنگ‌دانه ریخته می‌شود تا از نفوذ رطوبت جلوگیری کرده و بستری یکنواخت برای بتن‌ریزی ایجاد می‌شود. گاهی مواقع یک لایه عایق پلاستیکی بین خاک و بتن قرار می‌گیرد تا مانع انتقال رطوبت به داخل سازه شود. دوام و مقاومت نهایی دال در برابر بار وابسته به‌تناسب میان این اجزا است.

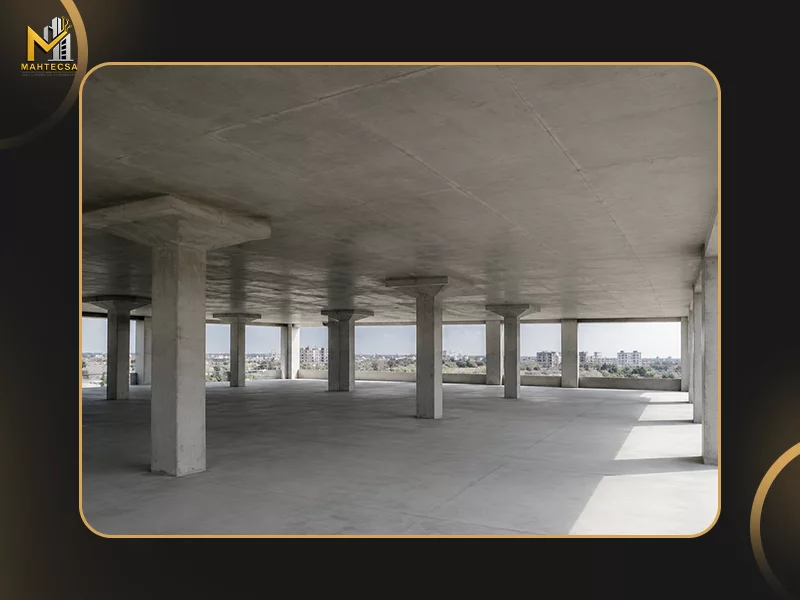

انواع دال بتنی: 1. دال تخت (Flat Slab)

در این نوع دال بتنی، دال به شکل مستقیم روی ستون تکیه می‌کند و نیازی به تیرهای میانی نیست. در دال تخت (Flat Slab) بار سازه از طریق ضخامت یکنواخت بتن به طور مستقیم به ستون‌ها منتقل می‌شود. همین ویژگی باعث شده ارتفاع کلی طبقات کاهش یافته و فضای زیر سقف بدون هیچ برجستگی تیر باقی بماند.
یکی از چالش‌های اصلی در طراحی این نوع دال، مقابله با پرش پانچ در محل اتصال دال به ستون است که با افزایش ضخامت موضعی دال یا استفاده از سرستون برطرف می‌شود. ویژگی‌های مثبت این نوع دال بتنی، سادگی در قالب‌بندی، سرعت اجرای بالا و انعطاف‌پذیری در طراحی فضای داخلی است. دال تخت بیشتر در ساختمان‌های اداری، مسکونی و پارکینگ‌های چندطبقه استفاده می‌شود.

دال مدل تخت (Flat Slab)، نوعی از دال‌ های بتن آرمه است که به طور مستقیم بر روی ستون‌ های بتنی یا کلاهک‌ های آن‌ها قرار می‌گیرد. به عبارت دیگر، این دال‌ ها توسط ستون نگهداری می‌شوند. ستون در این حالت، وظیفه انتقال بارهای اعمال شده بر روی دال را بر عهده دارد. دال‌های تخت معمولا با حداقل ضخامت 20 سانتی‌متر ساخته می‌شوند.

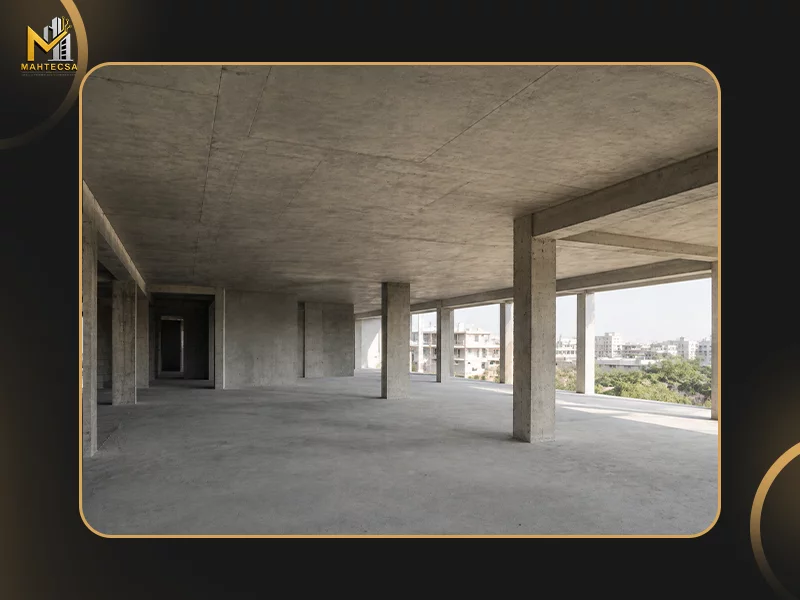

انواع دال بتنی: 2. دال معمولی (Conventional Slab)

دال معمولی (Conventional Slab) بر پایه روش‌های سنتی و بدون استفاده از تکنیک‌های پیش‌ تنیدگی یا پس‌ تنیدگی اجرا می‌شوند. در این دال، آرماتوربندی و بتن‌ریزی به شیوه متعادل انجام شده و مقاومت نهائی سازه صرفاً از ترکیب بتن و میل‌گردهای غیرفعال به وجود می‌آید. باتوجه‌به نحوه انتقال بار و آرایش تکیه‌کار، دال معمولی به دو دسته یک‌طرفه و دوطرفه تقسیم می‌شود. این نوع دال بتنی به‌خاطر سادگی اجرا، هزینه پایین و عدم نیاز به تجهیزات تخصصی کشش کابل معمولاً در پروژه‌های مسکونی و ساختمان‌های کوچک استفاده می‌شود.

دال بتنی یک‌طرفه

دال بتنی یک‌طرفه نوع خاصی از دال معمولی است که بار وارد شده تنها در یک‌جهت به تکیه‌گاه‌ها منتقل می‌شود. در این شرایط بخش عمده بار از طریق کوتاه‌ترین مسیر و در امتداد دهانه کوچک‌تر به تیرها یا دیوارهای باربر منتقل می‌شود. به همین دلیل، آرماتورگذاری اصلی در این نوع دال تنها در یک‌جهت (جهت دهانه کوتاه) قرار می‌گیرد و در جهت دیگر صرفاً میل‌گردهای حرارتی و جمع‌شدگی برای کنترل ترک‌خوردگی استفاده می‌شود. این طراحی معمولاً در فضاهایی با دهانه‌های باریک و کشیده، مانند راهروها یا اتاق‌های کوچک، به کار می‌رود.

دال بتنی دوطرفه

دال بتنی دوطرفه زمانی استفاده می‌شود که نسبت طول به عرض دهانه دال کمتر از دو باشد و در نتیجه بار وارده به طور هم‌زمان در هر دو جهت به تکیه‌گاه‌ها منتقل می‌شود. در این دال، ازآنجاکه هر دو دهانه در باربری مشارکت مؤثر دارند، آرماتوربندی باید در هر دو جهت طولی و عرضی به‌صورت اصلی اجرا شود تا مقاومت خمشی لازم در هر دو راستا تأمین گردد. دال بتنی دوطرفه معمولاً در فضاهای مربع‌شکل یا ابعاد نزدیک به هم مانند سالن‎‌های بزرگ و طبقات ساختمان‌های اداری و مسکونی کاربرد دارد. در مقایسه با دال یک‌طرفه، توزیع بار یک‎‌نواخت‌تر است و امکان طراحی دهانه‌های بزرگ‌تر با ضخامت بهینه‌تر وجود دارد.

انواع دال بتنی: 3. دال تیرچه‌ای (Ribbed Floor Slab)

در دال تیرچه‌ای (Ribbed Floor Slab) به‌جای بتن‌ریزی یکپارچه و توپر از تیرچه‌های پیش‌ساخته بتنی یا فلزی به همراه بلوک‌های سفال یا پلی‌استایرن استفاده می‌شود. تیرچه‌ها نقش تیرهای اصلی باربر را در هنگام استفاده از دال تیرچه‌ای ایفا می‌کنند و فاصله میان آن‌ها با بلوک‌های سبک پر می‌شود. در نهایت روی آن‌ها لایه‌ای نازک از بتن به نام پوشش فوقانی ریخته می‌شود تا یکپارچگی سازه‌ای دال کامل شود. در مقایسه با دال‌های توپر، در این روز حجم بتن مصرفی و وزن مرده كاهش می‌یابد که منجر به اجرای سریع‌تر و کاهش هزینه‌های ساخت می‌شود.

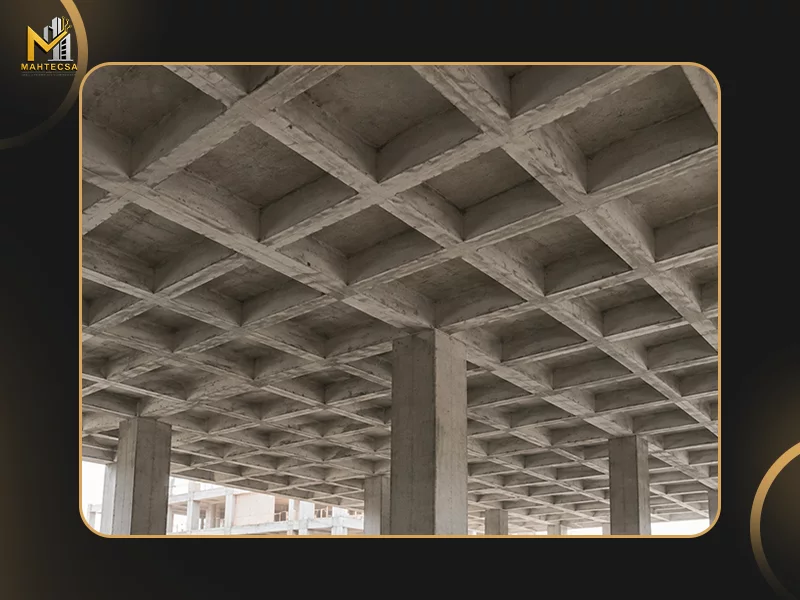

انواع دال بتنی: 4. دال وافل (مشبک) (Waffle Slab)

دال وافل (مشبک) (Waffle Slab) در واقع ناشی از تقاطع تیرچه‌های بتنی در هر دو جهت طولی و عرضی است که در نهایت ظاهری شبکه‌ای مانند قالب پیدا می‌کند. در این مدل، به‌جای بتن‌ریزی توپر در کل سطح دال، از قالب‌های مکعبی یا مخروطی برای ایجاد حفره‌های منظم در زیر دال استفاده می‌شود و تنها یک لایه‌نازک بتن در بالای این شبکه باقی می‌ماند. این کار در عین حفظ مقاومت خمشی سازه، باعث کاهش وزن مرده دال می‌شود.
دال وافل، به‌خاطر توزیع دوطرفه بار در امتداد تیرچه‌های متقاطع، برای دهانه‌های بزرگ و بارهای سنگین مانند سالن‌های اجتماع و پارکینگ‌های طبقاتی گزینه‌ی مناسبی است. بااین‌حال، این دال به‌خاطر پیچیدگی قالب‌بندی و نیاز به دقت بالا، هزینه و زمان اجرای بیشتری می‌خواهد.

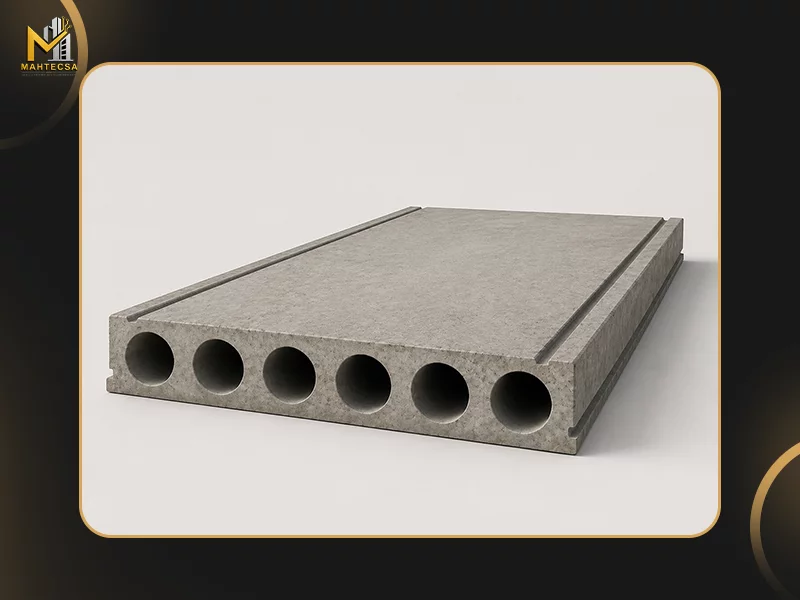

انواع دال بتنی: 5. دال مجوف (Hollow Slab)

دال مجوف (Hollow Slab) نوعی سقف پیش‌ساخته است که حفره‌های طولی در طول دال ایجاد می‌شود تا وزن مرده کاهش پیدا کند. معمولاً این حفره‌ها به‌صورت استوانه‌ای در طول پنل و با استفاده از قالب‌های اکستروژن یا فرم دهنده در کارخانه شکل می‌گیرند.
ازآنجاکه این پنل‌ها عمدتاً به‌صورت پیش‌ساخته و در محیط کارخانه‌ای تولید می‌شوند، کیفیت بتن و دقت ابعادی بالاتری دارند. به همین دلیل، دال مجوف گزینه‌ای مناسب برای پروژه‌هایی با دهانه‌های متوسط تا بزرگ، مانند ساختمان‌های تجاری، انبارها و پارکینگ‌های طبقاتی باشد.

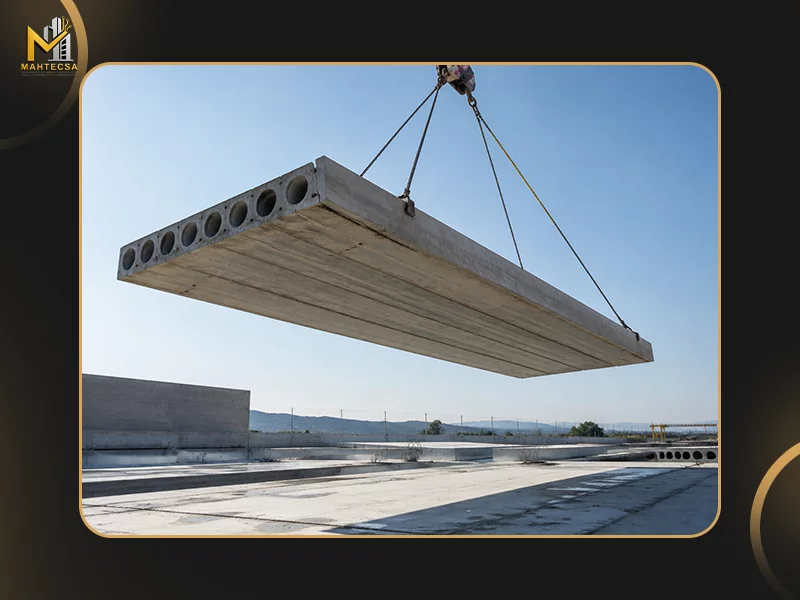

انواع دال بتنی: 6 . دال پیش‌تنیده (Prestressed Slab)

در دال پیش‌تنیده (Prestressed Slab)، پیش از بتن‌ریزی، نیرویی کششی به کابل‌ها یا سیم‌های فولادی اعمال می‌شود تا مقاومت نهایی سازه در برابر بارهای خمشی افزایش یابد. در این نوع دال، ابتدا کابل‌ها در بستر قالب کشیده و مهار می‌شوند، سپس بتن‌ریزی روی آن‌ها انجام می‌گیرد و پس از سخت‌شدن و کسب مقاومت کافی بتن، کابل‌ها رها می‌شوند. در این حالت، نیروی کششی از طریق چسبندگی به بتن منتقل شده و باعث ایجاد یک پیش فشردگی در مقطع دال می‌شود. دال پیش‌تنیده برای پل‌ها، سازه‌های صنعتی و پارکینگ‌های طبقاتی گزینه‌ی مناسبی است.

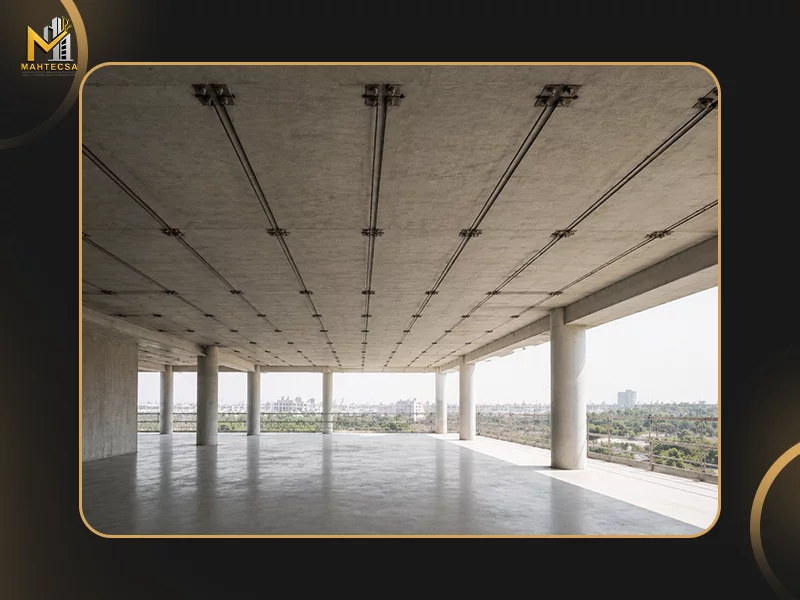

انواع دال بتنی: 7. دال پس ‌تنیده (Post Tensioned Slab)

در سیستم دال پس تنیده (Post Tensioned Slab)، برخلاف روش پیش‌تنیده، فرایند کشش کابل‌ها پس از بتن‌ریزی و سخت‌شدن بتن انجام می‌شود. در این نوع دال، ابتدا کابل‌های فولادی درون غلاف‌های مخصوص در داخل قالب جا می‌گیرد و بتن‌ریزی روی آن‌ها انجام می‌شود. سپس، پس از رسیدن بتن به مقاومت کافی، کابل‌ها توسط جک‌های هیدرولیک کشیده و در دو انتها با گیره‌های مخصوص مهار می‌شوند تا نیروی فشاری لازم در مقطع دال ایجاد شود. این روش امکان اجرای دهانه‌های بزرگ‌تر با ضخامت کمتر و کاهش قابل‌توجه مصرف بتن و میلگرد را نسبت به دال‌های معمولی فراهم می‌کند. به همین دلیل، دال پس‌تنیده در ساختمان‌های بسیار بلند، پارکینگ‌های طبقاتی و پروژه‌هایی با نیاز به دهانه‌های وسیع و آزاد از ستون کاربرد دارد.

انواع دال بتنی: 8. دال قارچی (Flat Slab with Drop Panel)

دال قارچی (Flat Slab with Drop Panel) نسخه کامل‌تری از دال تخت است که ضخامت بتن در اطراف سرستون افزایش می‌یابد و سرستون یا دراپ پنل نامیده می‌شود. این کار در نهایت مقاومت دال در برابر برش پانچ را به شکل زیادی افزایش می‌دهد. طراحی این دال از نظر ظاهری شبیه قارچ است و در عین حفظ سادگی دال تخت، امکان تحمل بارهای سنگین‌تر و طراحی دهانه‌های بزرگ‌تر به وجود می‌آید. دال قارچی معمولاً در انبارها، پارکینگ‌های چندطبقه و ساختمان‌های صنعتی استفاده می‌شود.

انواع دال بتنی: 9. دال عرشه فولادی (Steel Decking Slab)

در دال عرشه فولادی (Steel Decking Slab) از ورق‌های فولادی موج‌دار به‌عنوان قالب دائمی و در بسیاری موارد به‌عنوان بخشی از آرماتور کششی دال استفاده می‌شود. ورق فلزی ابتدا روی تیرهای فولادی سازه نصب و مهار می‌شود و سپس بتن مستقیماً روی آن ریخته می‌شود. شکل موج‌دار این ورق‌ها سطح تماس بیشتری برای چسبندگی بتن فراهم می‌کند و نیاز به قالب‌بندی جداگانه زیر سقف را از بین می‌برد. این نکته باعث کاهش زمان اجرا و مصرف میل‌گرد می‌شود. به همین دلیل، دال عرشه فولادی گزینه رایجی در اسکلت‌های فلزی ساختمان‌های تجاری و اداری است.

انواع دال بتنی: 10. دال کامپوزیت (Composite Slab)

دال کامپوزیت (Composite Slab) از ترکیب دو یا چند ماده مختلف، معمولاً بتن و فولاد، برای تحمل و انتقال بارهای سازه به وجود می‌آید. در دال کامپوزیت، ورق فولادی موج‌دار به همراه بتن ریخته‌شده به شکلی طراحی می‌شود که این دو ماه از طریق اتصال برشی با یکدیگر عمل کنند. در این حالت فولاد مقاومت کششی و بتن مقاومت فشاری سازه را تأمین می‌کند و مجموعه این دو، ظرفیت تحمل بار دال را به شکل زیادی افزایش می‌دهد. وزن سبک و ظرفیت بالا دال کامپوزیت را به گزینه‌ای مقرون‌به‌صرفه برای ساختمان‌های اسکلت فلزی تبدیل می‌کند.

انواع دال بتنی: 11. دال بابل‌ دک (BubbleDeck Slab)

در دال بابل‌ دک (BubbleDeck Slab)، توپ‌های توخالی پلاستیکی در بخش میانی مقطع بتن قرار می‌گیرد تا حجم قابل‌توجهی از بتن غیرمؤثر حذف شود. این توپ‌های پلاستیکی در بخشی از دال قرار می‌گیرند که نقش زیادی در تحمل خمش ندارد؛ به همین دلیل حذف بتن اضافی در این بخش وزن مرده سازه را به شکل زیادی کاهش می‌دهد و درعین‌حال آسیبی هم به مقاومت خمشی و برش دال وارد نمی‌شود. این سیستم امکان اجرای دال‌های دوطرفه با ضخامت کمتر و دهانه‌های بزرگ‌تر را فراهم می‌کند که منجر به کاهش هزینه و اثرات زیست‌محیطی می‌شود. دال بابل دک در ساختمان‌‌های اداری و تجاری با دهانه‌های وسیع و نیاز به کاهش وزن سازه گزینه‌ی مناسبی است.

انواع دال بتنی: 12. دال کوبیاکس (Cobiax)

دال کوبیاکس (Cobiax) نوع دیگری از دال‌های توخالی است که با استفاده از توپ‌های پلاستیکی بازیافتی در میانه بتن وزن سازه کم می‌شود. در این نوع دال، توپ‌های پلاستیکی قبل از بتن‌ریزی میان دو شبکه آرماتور فوقانی و تحتانی قرار می‌گیرد و بتن غیرمؤثر را حذف می‌کنند. دال کوبیاکس گزینه‌ای مناسب برای پروژه‌های بزرگ‌مقیاس مانند مجتمع‌های تجاری و پارکینگ‌های طبقاتی محسوب می‌شود.

انواع دال بتنی: 13. : دال یوبوت (U-Boot Beton)

دال یوبوت (U-Boot Beton) مشابه دال‌های توخالی دیگر است که در آن به‌جای توپ‌های پلاستیکی از قالب‌های جعبه‌ای یا مکعبی پلاستیکی بازیافتی برای حذف بتن غیرمؤثر استفاده می‌شود. در دال یوبوت، این قالب‌های توخالی به‌صورت شبکه‌ای منظم روی قالب زیری چیده شده و سپس بتن‌ریزی روی آن‌ها و اطراف‌شان انجام می‌شود که در نهایت منجر به تشکیل یک دال دوطرفه سبک با مقاومت خمشی نزدیک به دال توپر می‌شود. کاهش وزن مرده در این سیستم باعث می‌شود مصرف بتن، میزان بار روی فونداسیون و هزینه کلی پروژه کم شود. به همین دلیل، دال یوبوت در پروژه‌های بزرگ نیازمند به دهانه‌های وسیع و کاهش وزن سازه یک جایگزین اقتصادی برای دال‌های توپر است.

انواع دال بتنی: 14. دال فونداسیون ( Foundation Slab)

دال فونداسیون (Foundation Slab) برخلاف سایر نمونه‌های دال که معمولاً در کف یا سقف اجرا می‌شوند، در پایین‌ترین سطح سازه و در تماس با خاک قرار می‌گیرد. دال فونداسیون وظیفه انتقال کل بار ساختمان، بار زنده و بار مرده، را از طریق سطح گسترده خود به زمین منتقل می‌کند و به ‌همین ضخامت و آرماتوربندی آن بسیار سنگین‌تر از دال‌های طبقات است. این نوع دال در خاک‌هایی با ظرفیت باربری پایین یا مناطق با احتمال نشست نامتقارن جایگزین مناسبی برای پی‌های نواری است.
اجرای صحیح دال فونداسیون نیازمند آماده‌سازی دقیق بستر خاک، عایق‌کاری رطوبتی و کنترل دقیق آرماتورگذاری است تا خطر ترک‌خوردگی و نفوذ آب به داخل سازه از بین برود.

انواع دال بتنی بر اساس محل اجرا

علاوه بر ساختار و نوع اجرا، انواع دال بتنی بر اساس محل اجرا در پروژه‌های مختلف متفاوت است. این دال‌ها متناسب با شرایط محیطی، نوع بارگذاری و کاربری فضا انتخاب می‌شوند که در هشت دسته جا می‌گیرند.

دال بتنی بر اساس محل اجرا:1. دال متکی بر زمین (Ground-Supported Concrete Slab)

دال متکی بر زمین یا (GSCS) مستقیم روی بستر خاک آماده‌شده اجرا می‌شود و بار خود را بدون واسطه ستون یا تیر به زمین منتقل می‌کند. این نوع دال معمولاً در کف طبقه همکف یا ساختمان‌های مسکونی و انبارها استفاده می‌شود و پیش از بتن‌ریزی، نیاز به تراکم مناسب خاک و اجرای لایه شن یا عایق رطوبتی زیرین دارد.

دال بتنی بر اساس محل اجرا: 2. دال نواری روی زمین (Strip Slab)

دال نواری روی زمین (Strip slab) ترکیبی از دال متکی بر زمین و پی نواری است که در آن ضخامت بتن در محل دیوارهای باربر افزایش می‌یابد تا هم‌زمان نقش کف و پی سازه را ایفا کند. این روش در ساختمان‌های یک یا دوطبقه با بار سبک، هزینه اجرا را نسبت به پی مجزا کاهش می‌دهد.

دال بتنی بر اساس محل اجرا: 3. دال جاده (Road Slab)

دال جاده (Road Slab) نوعی روسازی صلب بتنی است که برخلاف آسفالت، بار ترافیکی را از طریق سختی خمشی خود توزیع می‌کند. این نوع دال معمولاً درزهای انبساط منظمی دارد تا از ترک‌خوردگی ناشی از تغییرات دمایی جلوگیری شود و به دلیل دوام بالا در بزرگراه‌ها و فرودگاه‌ها کاربرد دارد.

دال بتنی بر اساس محل اجرا: 4. دال عرشه پل (Bridge Deck Slab)

دال عرشه پل (Bridge Deck Slab) سطح رویی پل را تشکیل می‌دهد که بار ترافیک و عابران را تحمل و آن را به تیرها یا خرپاهای اصلی پل منتقل می‌کند. این نوع دال معمولاً با آرماتوربندی متراکم، و معمولاً به‌صورت پیش‌تنیده، اجرا می‌شود تا در برابر بارهای دینامیکی و شرایط جوی مقاومت کافی داشته باشد.

دال بتنی بر اساس محل اجرا: 5. دال سنگفرش (Paving Slab)

دال سنگ‌فرش (Paving Slab) به کف‌سازی‌های بتنی در فضاهای باز مانند پیاده‌روها، حیاط‌ها و محوطه‌های صنعتی گفته می‌شود که بار افراد پیاده یا وسایل نقلیه سبک را تحمل می‌کند. ضخامت این نوع دال معمولاً کمتر از دال‌ها سازه‌ای است؛ اما برای جلوگیری از نشست باید یک بستر زیرین متراکم وجود داشته باشد.

دال بتنی بر اساس محل اجرا: 6. دال بام شیب ‌دار (Pitched Roof Slab)

دال بام شیب‌دار (Pitched Roof Slab) با شیب مشخصی اجرا می‌شود تا آب باران به سمت ناودان یا لوله‌های فاضلاب هدایت شود و از جمع‌شدن آب روی سطح بام جلوگیری شود. این شیب‌بندی معمولاً از طریق تنظیم ضخامت بتن یا اجرای لایه ملات شیب‌بندی روی دال اصلی تأمین می‌شود.

دال بتنی بر اساس محل اجرا: 7. دال طره‌ای (Cantilevered Slab)

دال طره‌ای (Cantilevered Slab) بخشی از سازه است که بدون تکیه‌گاه در یک انتها، از دیوار یا تیر اصلی بیرون‌زده و در فضا معلق می‌ماند. از نمونه‌های این نوع دال می‌توان به بالکن یا سایه‌بان‌های ورودی اشاره کرد. طراحی این نوع دال نیازمند دقت بالا در محاسبه آرماتور کششی در سطح فوقانی است؛ زیرا، برخلاف دال‌های معمولی، تنش کششی در بالای مقطع رخ می‌دهد.

دال بتنی بر اساس محل اجرا: 8. دال گنبدی (Dome slab)

دال گنبدی (Dome slab) با انحنای سه‌بعدی اجرا می‌شود و بار وارده عمدتاً از طریق نیروی فشاری در امتداد سطح منحنی به تکیه‌گاه‌های پیرامونی منتقل می‌کند. این نوع طراحی باعث می‌شود دال گنبدی دهانه‌های بزرگ را با ضخامت نسبتاً کم‌پوشش داده و معمولاً در سازه‌های نمادین یا فضاهای عمومی به کار می‌رود.

کاربرد های دال بتنی

دال بتنی در انواع مختلفی با ضخامت‌های بین 10 تا 50 سانتی‌متر تولید می‌شود و به یکی از پرکاربردترین مصالح مورد استفاده در سازه‌ها تبدیل شده است. دال بتنی به‌خاطر استحکام بالا، توانایی تحمل بارهای سنگین و تنوع زیاد در انواع سازه‌های مختلف کاربرد دارد. این کاربردها باتوجه‌به نوع پروژه، بار و شرایط محیطی متفاوت است. پنج حوزه اصلی کاربرد این سازه در پروژه‌های مسکونی، تجاری، پارکینگ، پل‌سازی و راه‌سازی است.

دال‌ های بتنی مقاوم به عنوان یکی از اصلی‌ ترین اجزای سازه‌ ای، نقش حیاتی در ایجاد سطح کف و انتقال بارها در ساختمان ایفا می‌ کنند. در پاسخ به این سوال که دال های بتنی چیست، می‌ توان گفت این عضو صلب و افقی ضخامتی بسیار کمتر از ابعاد طول و عرض خود دارد که برای پوشش دهانه‌ ها به کار می‌ رود.

کاربرد دال بتنی در ساختمان‌ های مسکونی

دال بتنی در ساختمان‌های مسکونی معمولاً برای اجرای کف طبقات، سقف و فونداسیون خانه‌ها کاربرد دارد. باتوجه‌به بار سبک این نوع سازه‌ها، معمولاً از دال‌های تیرچه‌ای یا دال‌های معمولی یک‌طرفه و دوطرفه استفاده می‌شود که مزیت‌هایی مانند اقتصادی‌بودن و عایق صوتی و حرارتی بین طبقات را دارد.

کاربرد دال بتنی در ساختمان‌های تجاری و صنعتی

ساختمان‌های تجاری و صنعتی نیاز به دهانه‌های بزرگ و آزاد از ستون دارد؛ به همین دلیل از دال‌هایی مانند دال تخت، دال قارچی یا دال‌های پس‌تنیده استفاده می‌شود. در این نوع ساختمان‌ها، دال بتنی به‌عنوان یکی از اجزای اصلی کف و سازه برای ایجاد سطحی مقاوم و پایدار در برابر بارهای سنگین استفاده می‌شود. در انبارها، کارخانه‌ها، پارکینگ‌ها و ساختمان‌های تجاری این دال‌ها می‌تواند بار تجهیزات، ماشین‌آلات، قفسه‌های ذخیره‌سازی و تردد وسایل نقلیه را تحمل کنند. انتخاب ضخامت، نوع آرماتور و روش اجرای دال نیز باید متناسب با نوع کاربری، ظرفیت بارگذاری و شرایط خاک انجام شده تا دوام و عملکرد مناسب سازه حفظ شود.

کاربرد دال بتنی در پارکینگ‌ها

در پارکینگ‌های طبقاتی به دلیل دهانه‌های وسیع برای جابه‌جایی خودرو و کاهش تعداد ستون‌ها از دال‌های تخت، قارچی یا بابل دک و کوبیاس استفاده می‌شود.
در این نوع سازه، دال بتنی برای ایجاد سطحی مقاوم در برابر بار وسایل نقلیه، سایش و شرایط محیطی استفاده می‌شود. در پارکینگ‌های همکف، دال بتنی به‌صورت متکی بر زمین اجرا می‌شود. در پارکینگ‌های چندطبقه نیز به‌عنوان بخشی از سیستم سازه‌ای و سطح باربر طبقات به کار می‌رود. ضخامت، مقاومت بتن، آرماتوربندی، شیب‌بندی و اجرای درزهای انقباضی باید متناسب با وزن و تعداد تردد خودروها، شرایط محیطی و نوع پارکینگ مشخص شود.

کاربرد دال بتنی در پل‌ها

در پروژه‌های پل‌سازی، دال بتنی معمولاً به شکل دال عرشه پل اجرا می‌شود که بار ترافیکی را تحمل کرده و تیرهای اصلی منتقل می‌کند. این نوع دال، باتوجه‌به بارهای دینامیکی و شرایط جوی متغیر، معمولاً با آرماتوربندی متراکم یا به‌صورت پیش‌تنیده طراحی می‌شود.

کاربرد دال بتنی در راه‌سازی و پروژه‌های عمرانی

در پروژه‌های راه‌سازی، دال بتنی به‌صورت روسازی صلب در جاده‌ها، باندهای فرودگاهی و محوطه‌های صنعتی اجرا می‌شود که در مقایسه با آسفالت، عمر مفید و مقاومت بیشتری در برابر بار ترافیکی سنگین دارد. این نوع دال معمولاً با درزهای انبساط منظم اجرا می‌شود.برای اطمینان از حفظ دوام و مقاومت سازه، دال بتنی باید دقیقاً متناسب با نوع سازه ساخته بشود. این کار در چند مرحله انجام می‌شود که باید به ترتیب و بادقت بالا و توجه به جزئیات انجام شود. برای شروع ساخت دال بتنی، ابتدا باید مصالح مناسب باتوجه‌به نوع سازه و شرایط محیطی انتخاب شود. سپس بتن با نسبت‌های استاندارد مخلوط شده و آرماتورها در جای مناسب قرار بگیرد. در نهایت مرحله بتن‌ریزی و عمل‌آوری انجام می‌گیرد.

• انتخاب مصالح
  در این مرحله، کیفیت سیمان، شن، ماسه و آب نقش مهمی در مقاومت نهایی دارد. سنگ‌دانه‌ها باید بدون هیچ ناخالصی و با دانه‌بندی مناسب باشد. انتخاب نوع سیمان نیز باتوجه‌به شرایط محیطی مانند رطوبت هوا و نزدیکی به خاک سولفاته مشخص می‌شود. همچنین، در مرحله میل‌گردهای فولادی با قطر و مقاومت مناسب در این مرحله انتخاب می‌شود.
• اختلاط بتن
  مصالح انتخابی باید با نسبت دقیق و استاندارد و طرح اختلاط مشخص‌شده با یکدیگر ترکیب شده تا در نهایت مخلوطی یک‌نواخت با کارایی و مقاومت مناسب ساخته شود. در این مرحله نسبت آب به سیمان اهمیت زیادی دارد؛ زیرا آب اضافی می‌تواند مقاومت نهایی بتن را کاهش داده و باعث ترک‌خوردگی شود.
• آرماتورگذاری
  بعد از آماده‌شده بتن، مرحله آرماتورگذاری انجام می‌شود. در این مرحله، شبکه میل‌گردها بر اساس نقشه سازه‌ای در داخل قالب جاگذاری شده و با سیم مفتول به یکدیگر متصل می‌شود. برای جلوگیری از خوردگی آرماتور و افزایش دوام سازه، باید به فاصله صحیح میل‌گردها توجه شود.
• بتن‌ریزی
  در این مرحله، بتن‌ آماده‌شده به‌صورت یک‌نواخت داخل قالب و روی شبکه آرماتور ریخته می‌شود و با استفاده از دستگاه ویبراتور، حباب‌های هوا از داخل مخلوط خارج می‌شود. این کار از ایجاد حفره‌های داخلی جلوگیری می‌شود. در این مرحله، سرعت و پیوستگی اهمیت زیادی دارد؛ زیرا توقف طولانی باعث ایجاد درزهای سرد می‌شود.
• عمل‌آوری بتن
  در نهایت، عمل‌آوری بتن به‌منظور حفظ رطوبت و دمای مناسب سطح بتن در روزهای اول بتن‌ریزی انجام می‌شود. این کار باعث می‌شود فرایند هیدراسیون سیمان به‌درستی انجام شده و مقاومت نهایی به دست بیاید. عمل‌آوری بتن معمولاً با آبپاشی منظم، پوشاندن سطح با پلاستیک یا استفاده از مواد عمل آورنده شیمیایی انجام می‌شود.

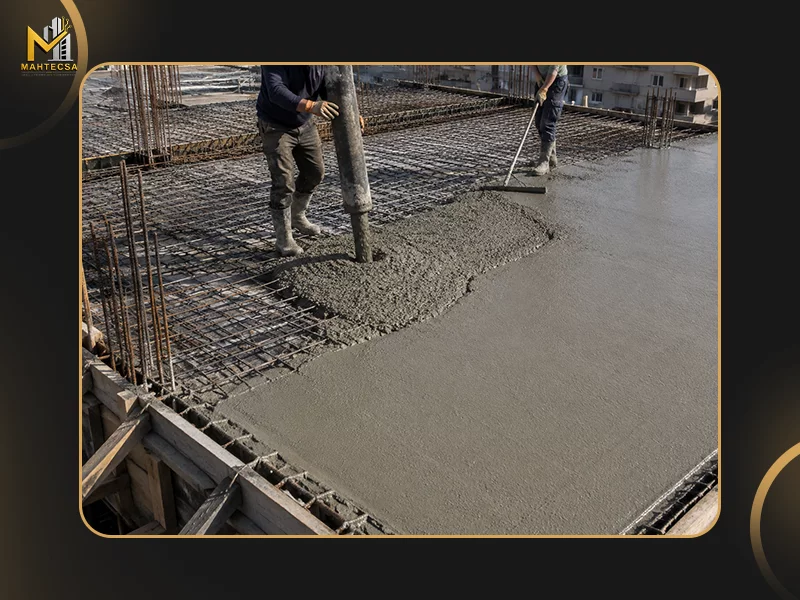

مراحل اجرای دال بتنی

به‌صورت کلی اجرای دال بتنی به دو شکل انجام می‌شود. در حالت اول تمامی قالب‌های دال و پیش‌تنیدگی‌ها در کارخانه انجام ساخته شده و تنها مراحل اجرا و نصب در محل ساخت سازه انجام می‌شود. اما در حالت دوم، اجرای بتن در چند مرحله مجزا و همگی در محل ساخت سازه انجام می‌شود. حالت دوم، اجرای چندمرحله‌ای دال بتنی، رواج بیشتری در پروژ‌ه‌ها دارد. در این حالت اجرای بتن در شش حالت قالب‌بندی، آرماتوربندی، بتون‌ریزی، ویبره و تراکم بتن، عمل‌آوری بتن و بازکردن قالب‌ها انجام می‌شود.

• قالب‌بندی
  پیش از قالب‌بندی برای اجرای دال بتنی، ابتدا تیر و ستون‌های موقتی نصب‌شده که وظیفه‌ی نگهداری از قالب‌ها آرماتورها و بتن‌ریزی دال را دارد. این فرایند به‌اصطلاح شمع‌گذاری نامیده می‌شود.
  قالب‌ها از جنس‌های پلاستیکی، چوبی و فلزی هستند که معمولاً از قالب فلزی، به‌خاطر وزن دال بتنی، استفاده می‌شود. این قالب‌ها به دو شکل خم و جوشی وجود دارند. نکته مهم چرب کردن قالب با استفاده از گازوئیل است. این کار باعث نچسبیدن بتن به قالب و راحت‌تر جداشدن قالب می‌شود.
• آرماتوربندی
  به طور معمول بتن شکننده است و در مقابل فولاد دوام مناسبی در برابر کشش دارد. به همین دلیل بتن با استفاده از میل‌گردهای فولادی استفاده می‌شود که به‌اصطلاح به آن بتن مسلح یا آرمه می‌گویند.
  در این مرحله، میل‌گردها با ترتیب خاصی در کنار یکدیگر قرار می‌گیرند و با استفاده از بست فلزی یا جوشکاری سرد متصل می‌شود. آرماتوربندی دال‌های یک یا دوطرفه متفاوت است و باتوجه‌به نوع دال در یک یا دو شبکه بالا یا پایین اجرا می‌شود. در این مرحله سایز و فاصله میل‌گردها اهمیت زیادی دارد.
• بتن‌ریزی
  بتن‌ریزی یکی از مراحل مهم در اجرای دال بتنی است که باید بادقت و سرعت زیادی انجام شود. در این مرحله بتن آماده‌شده به‌صورت پیوسته و یک‌نواخت داخل قالب‌های آماده‌شده ریخته می‌شود. این کار باید از یک نقطه ثابت و با سرعت مناسب انجام شده تا جدایی سنگ‌دانه‌ها اتفاق نیفتد. ریختن بتن از ارتفاع زیاد یا توقف طولانی در هنگام ریختن بتن باعث ضعف در یکپارچگی سازه می‌شود. در دال‌های بزرگ، بتن‌ریزی به‌صورت نواری و پیوسته انجام می‌شود تا درزهای سرد ایجاد نشود.
• ویبره و تراکم بتن
  بعد از بتن‌ریزی باید بلافاصله مرحله ویبره و تراکم بتن انجام شود. در این مرحله، دستگاه ویبراتور حباب‌های هوا داخل مخلوط را خارج می‌کند. این کار باعث پر شدن کامل فضای اطراف میل‌گردها و جلوگیری از حفره‌های داخلی می‌شود. در این مرحله زمان ویبره اهمیت زیادی دارد؛ زیرا ویبره زیاد باعث جداشدن سنگ‌دانه‌ها از خمیر سیمان می‌شود.
• عمل‌آوری بتن
  هدف از عمل‌آوری بتن حفظ رطوبت و دمای مناسب سطح دال در روزهای اول سخت‌شدن است. روش‌های مختلفی برای عمل‌آوری بتن وجود دارد، مانند آبپاشی، پوشاندن سطح با پارچه یا پلاستیک و استفاده از مواد شیمیایی.
• باز کردن قالب‌ها
  آخرین مرحله اجرای در اجرای دال بتنی، باز کردن قالب‌ها است. زمانی که بتن به مقاومت کافی برای تحمل خود برسد، این کار انجام می‌شود که باتوجه‌به نوع دال، دما و شرایط محیطی کاملاً متفاوت است. باز کردن زود قالب باعث ترک‌خوردن دال می‌شود.

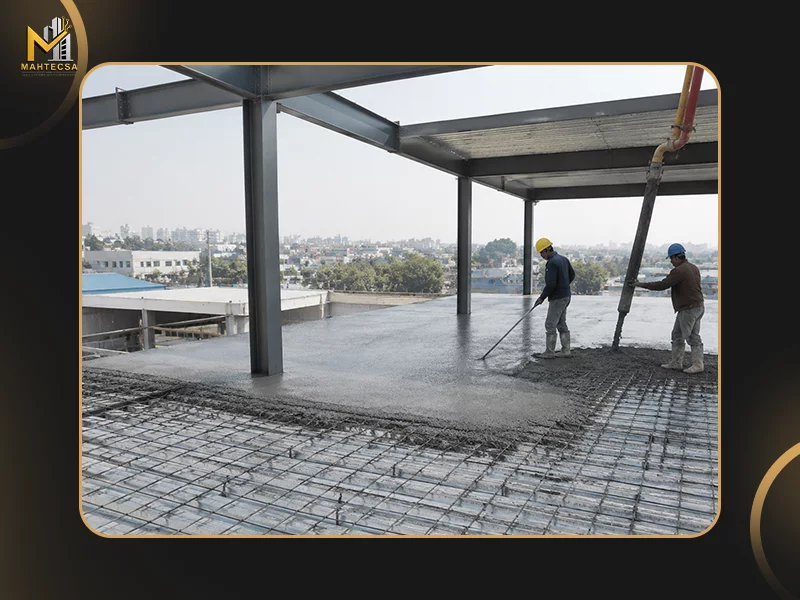

اجرای سقف دال بتنی در اسکلت فلزی

معمولاً در اسکلت فلزی از سقف دال بتنی به شکل درجا و توپر استفاده نمی‌شود و به‌جای آن از سقف‌های کامپوزیت، کرومیت و عرشه فولادی استفاده می‌شود. دلیل این کار تفاوت رفتار سازه‌ای بتن و فولاد است. با‌این‌حال، در صورت درخواست کارفرما، در اجرای سقف دال بتنی در اسکلت فلزی، به‌جای بتن‌ریزی مستقیم، از ورق فلزی موج‌دار (عرشه فولادی) یا تیرچه‌های مخصوص به نام کرومیت روی تیرهای اصلی استفاده می‌شود. این ورقه‌های فلزی و تیرچه‌ها نقش قالب موقت و تقویت‌کننده دال را دارد.
در عرشه فولادی، ورق فلزی مستقیم روی تیرها نصب و بتن روی آن ریخته می‌شود. در‌حالی‌که در کرومیت، تیرچه‌های فلزی سبک جایگزین تیرچه‌های بتنی می‌شود و بلوک‌ها و بتن پوششی روی آن‌ها اجرا می‌شود. این اجزا معمولاً به شکل مفصلی به تیرهای فولادی متصل می‌شود.

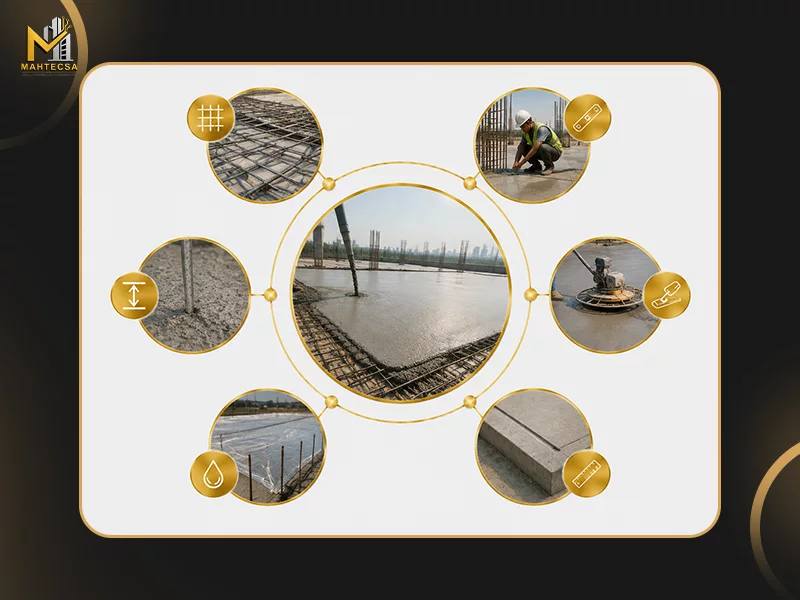

نکات مهم در اجرای دال بتنی

رعایت نکات مهم در اجرای دال بتنی نقش زیادی در دوام و عملکرد نهایی سازه دارد و هر نوع بی‌دقتی منجر به ترک‌خوردگی، افت مقاومت یا خرابی دال می‌شود.آماده‌سازی صحیح بستر، تراکم مناسب خاک، قالب‌بندی دقیق و تراز و اجرای آرماتوربندی مطابق نقشه سازه اهمیت زیادی دارد. در هنگام بتن‌ریزی باید تراکم مناسب انجام شود تا حفره‌های هوا از بین برود. بعد از اجرا نیز عمل‌آوری مناسب بتن و ایجاد درزهای کنترلی نیز اهمیت دارد.

ضخامت دال بتنی

تعیین ضخامت دال بتنی از مراحل مهم و حساس طراحی سازه است؛ زیرا تأثیر مستقیمی بر مقاومت خمشی، برشی، وزن نهایی سقف، هزینه سیستم سازه و ساخت سازه دارد. ضخامت کم باعث ترک‌خوردن دال می‌شود و ضخامت زیاد نیز مصرف بتن و وزن مرده را افزایش می‌دهد؛ به همین دلیل میزان ضخامت دال بتنی باید طبق فرمول دقیق و استانداردهای موجود انجام شود. برای تعیین ضخامت دال بتنی باید به عوامل تأثیرگذار بر آن توجه کرد. این عوامل شامل طول دهانه، نوع بارگذاری ساده و میزان بار زنده و مرده، نوع دال و اندازه سنگ‌دانه است.
برای محاسبه ضخامت دال بتنی از ضوابط آیین‌نامه‌ای مانند مبحث نهم مقررات استفاده می‌شود که حداقل ضخامت را بر اساس نسبت ACI318 ملی ساختمان یا طول دهانه به یک ضریب مشخص تعیین می‌کند. یکی از راه‌های ساده برای به‌دست‌آوردن ضخامت حداقلی، جمع‌کردن اندازه سنگ‌دانه، قطر میل‌گردهای بالا و پایین و پوشش بتنی موردنیاز است که عدد نهایی بین ۱۰۰ تا ۱۳۰ میلی‌متر است.

ضخامت دال معمولی 4 اینچ یا 10 سانتی ‌متر است. اگر بتن بارهای سنگین ناپیوسته مانند موتورخانه‌ ها و کامیون‌های حمل زباله را تحمل می‌کند، ضخامت 5 تا 6 اینچ توصیه می ‌شود. این دال‌ها به ‌طورمعمول به شکل مربعی به ضلع 4 متر می ‌باشند.

عوامل مؤثر در طراحی دال بتنی

عوامل مؤثر در طراحی دال بتنی به فاکتورهای مختلف بستگی دارد که باید در کنار یکدیگر و هم‌زمان بررسی شود. تعیین ضخامت بتن، مقاومت بتن، نوع و آرایش آرماتوربندی، شرایط تکیه‌گاهی که به‌صورت تیر، ستون یا دیوار باربر، است و شرایط محیطی مانند رطوبت و ویژگی‌های خاک تأثیر مستقیمی بر انتخاب نوع دال دارند. علاوه بر این، الزامات آیین‌نامه‌‌ای مربوط به بار زلزله و باد نیز باید در نظر گرفته شود.
یکی از عوامل مهم در طراحی دال بتنی، نوع کاربری سازه است؛ زیرا میزان و نور بار در ساختمان‌های مسکونی، تجاری، صنعتی یا پارکینگ‌ها تفاوت دارد. برای مثال، نمونه دال برای تحمل بار ماشین‌آلات صنعتی به ضخامت و آرماتوربندی سنگین‌تری نسبت به دال کف واحد مسکونی است.

افزایش مقاومت و ایمنی دال بتنی

برای حفظ و افزایش مقاومت و ایمنی دال بتنی باید از روش‌های مهندسی مشخص در مرحله طراحی و دوره بهره‌برداری استفاده کرد. این اقدامات باعث افزایش ظرفیت باربری دال و جلوگیری از بروز آسیب‌های زودهنگام می‌شود.
در صورت اهمیت تغییر کاربری سازه یا افزایش بار، تقویت دال بتنی با روش‌هایی مانند نصب ورق‌های فولادی یا الیاف پلیمری روی سطح زیرین انجام می‌شود که منجر به افزایش مقاومت خمشی و برشی آن می‌شود. یکی دیگر از راه‌های رایج تقویت مقاومت بتن، اضافه‌کردن لایه بتن جدید روی سطح دال فعلی است. این راه به اسم بتن‌ریزی مکمل شناخته می‌شود.
برای تضمین دوام بلندمدت، روش‌های افزایش دوام باید از همان مرحله طراحی و اجرا انجام شود. این روش‌ها شامل استفاده از پوشش بتنی مناسب روی آرماتورها و استفاده از مواد ضدآب است.

روش‌های پرداخت و عمل‌آوری دال بتن

بعد از کامل‌شدن بتن‌ریزی، روش‌های پرداخت و عمل‌آوری دال بتن نقش مهمی در کیفیت نهائی سطح و مقاومت دال دارد. پرداخت سطحی معمولاً با استفاده از ماله‌های دستی یا برقی انجام می‌شود تا سطحی صاف و یک‌نواخت به دست آید. البته، در تعدادی از پروژه‌ها از سخت‌کننده‌های سطحی پاشیدنی برای افزایش مقاومت سایشی استفاده می‌شود. در کنار دقت به روش پرداخت، عمل‌آوری با آب‌پاشی منظم و یا پوشاندن سطح با مواد نگهدارنده رطوبت برای تکمیل هیدراتاسیون سیمان و رسیدن به سطح مقاومت موردنظر الزامی است.

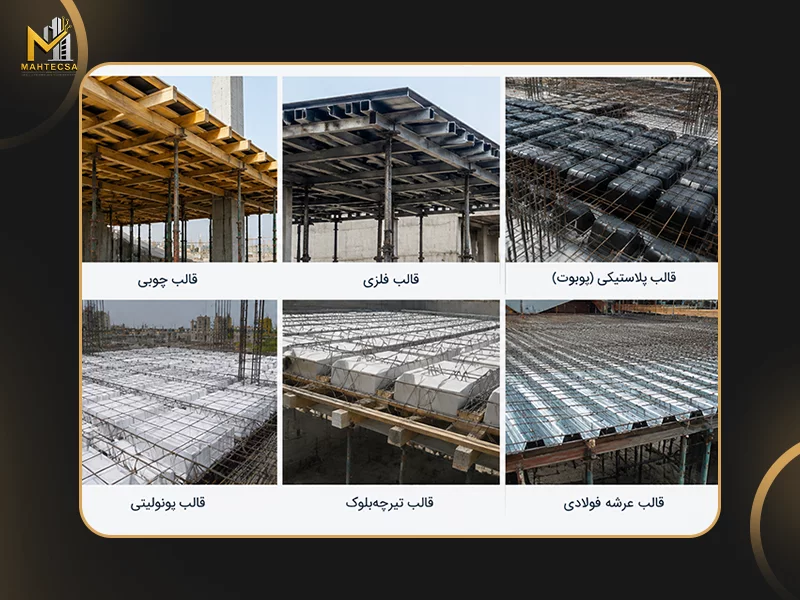

انواع قالب‌ های دال بتنی

انتخاب دقیق و درست از میان انواع قالب‌ های دال بتنی از جمله عوامل مهمی است که تأثیر مستقیمی بر کیفیت سطح بتن، سرعت اجرا و هزینه نهائی سازه دارد. قالب، به شکل موقت یا دائمی، وظیفه نگه‌داشتن بتن تازه تا رسیدن به سطح مقاومت لازم را دارد. هر قالب از سه قسمت اصلی سطح قالب، سازه افقی شامل تیرچه و بیم و سازه عمودی شامل شمع‌ها و پایه‌ها تشکیل می‌شود که وزن بتن را به کف یا طبقات پایین‌تر منتقل می‌کنند. این قالب‌ها معمولاً در جنس‌های چوبی، فلزی و پلاستیکی وجود دارد.

قالب دال بتنی چوبی

قالب دال بتنی چوبی یکی از قدیمی‌ترین انواع قالب‌بندی است که به‌صورت سنتی و در محل پروژه توسط نجار مونتاژ می‌شود. مزیت اصلی این نوع قالب، انعطاف‌پذیری بالا در ساخت اشکال، اندازه‌ها و ارتفاع‌های مختلف است؛ به همین دلیل برای دال‌های با هندسه پیچیده یا پروژه‌های کوچک گزینه‌ای اقتصادی محسوب می‌شود. بااین‌حال، قالب چوبی و صفحات تخته لایه به دلیل حساسیت به رطوبت و موریانه، عمر مفید کوتاه‌تری نسبت به سایر قالب‌ها دارند. باتوجه‌به محدودیت تعداد استفاده مجدد از قالب چوبی، این جنس قالب در پروژه‌های بزرگ به اندازه قالب‌های فلزی یا پلاستیکی کارایی ندارد.

قالب دال بتنی فلزی

قالب دال بتنی فلزی معمولاً از جنس فولاد یا آلومینیوم ساخته می‌شود. این جنس از قالب به دلیل مقاومت و دوام بالا در پروژه‌هایی با حجم زیاد دال، شامل برج‌های بلند و پروژه‌های عمرانی، استفاده زیادی دارد. قالب فولادی توانایی تحمل فشار زیاد بتن تازه را دارد و سطحی صاف و یکنواخت روی بتن ایجاد می‌کند که نیاز به پرداخت اضافی بعد از قالب‌گیری را کم می‌کند. با توجه وزن بالای دال فولادی برای جابه‌جایی از جرثقیل استفاده می‌شود. در مقابل، قالب آلومینیومی سبک‌تر است و امکان جابه‌جایی توسط کارگران وجود دارد. این ویژگی قالب آلومینیومی سرعت اجرای دال‌های تکرارشونده در پروژه‌های مسکونی انبوه را افزایش می‌دهد.

قالب دال بتنی پلاستیکی

قالب دال بتنی پلاستیکی از پنل‌های قابل اتصال با سیستم‌های ماژولار سبک‌وزن ساخته می‌شود و برای پروژه‌های کوچک مناسب است. وزن سبک این قالب باعث امکان جابه‌جایی و نظافت سریع و راحت‌تر، در مقایسه با دو نوع قالب دیگر، می‌شود. بااین‌حال بخش زیادی از اجزای قالب پلاستیکی به‌صورت پیش‌ساخته و در ابعاد استاندارد تولید شده و برای اجرای اشکال سفارشی انعطاف‌پذیری کمتری نسبت به قالب چوبی دارد.

تفاوت دال بتنی و سقف تیرچه‌بلوک

تفاوت دال بتنی و سقف تیرچه‌بلوک به نحوه انتقال بار و اجزای تشکیل‌دهنده سازه باز می‌گردد. در سقف‌های تیرچه‌بلوکی، بار سازه از طریق تیرچه‌های پیش‌ساخته بتنی میان فونداسیون و دیوارهای باربر منتقل می‌شود. فضای میان تیرچه‌ها نیز با بلوک‌های سبک پر شده و لانه‌ای بتن روی آن‌ها ریخته می‌شود. در مقابل، دال بتنی به‌صورت یکپارچه و با آرماتوربندی در یک یا دو جهت اجرا می‌شود و بار سازه را از طریق ستون‌ها منتقل می‌کند.
سقف تیرچه‌بلوک، به دلیل اجرای ساده و هزینه پایین برای دهانه‌های کوتاه و بارهای سبک، به‌ویژه در پروژه‌های مسکونی گزینه مناسبی محسوب می‌شود. برای دهانه‌های بزرگ‌تر و بارهای سنگین‌تر از انواع دال بتنی؛ مانند دال وافل یا دال مجو استفاده می‌شود. استفاده از دال امکان طراحی فضاهای بازتر و کاهش وزن مرده سازه را فراهم می‌کند. برای انتخاب بین این دو گزینه باید به شرایط خاک، طول دهانه و بودجه پروژه توجه کرد.

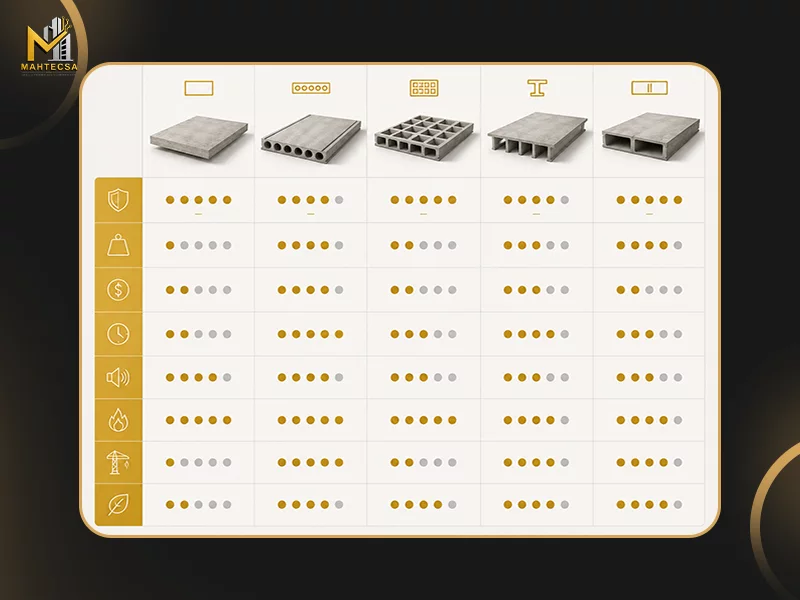

مقایسه انواع دال بتنی

مقایسه انواع دال بتنی نشان می‌دهد که انتخاب مناسب‌ترین گزینه به دهانه قابل پوشش، میزان بار و هزینه قالب‌بندی بستگی دارد. دال تخت به‌خاطر قالب‌بندی ساده و مسطح اقتصادی‌ترین گزینه است؛ اما تنها برای بارهای سبک و دهانه‌های نسبتاً کوتاه استفاده می‌شود. در مقابل، دال قارچی، به‌خاطر اضافه‌شدن دراپ پنل، امکان تحمل بارهای سنگین‌تر و دهانه‌های بزرگ‌تر را دارد. دال وافل نیز، به‌خاطر شبکه دوطرفه تیرچه‌ها، دهانه‌های بزرگ‌تری را گوشش می‌دهد و برای فضاهایی با نمایش سازه‌ای مناسب است. بااین‌حال، دال وافل هزینه و زمان اجرای بیشتری در مقایسه با بقیه دال‌ها را دارد. دال مجوف به‌خاطر تولید کارخانه‌ای، سرعت اجرای بالاتری دارد و امکان ردشدن تأسیسات از داخل حفره‌ها نیز فراهم است. دال‌های پیش‌تنیده و پس‌تنیده با کاهش ضخامت مقطع و حذف بخش زیادی از درزهای اجرایی گزینه‌ای اقتصادی برای دهانه‌های بزرگ‌تر است. در نهایت، دال‌های معمولی یک‌ و دوطرفه ساده‌ترین و کم‌هزینه‌ترین انتخاب برای پروژه‌های مسکونی با بار کم است.

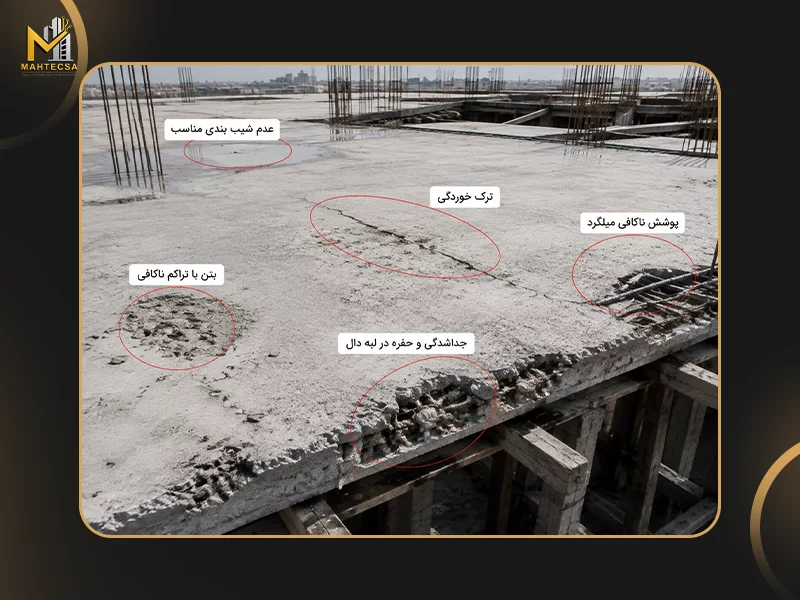

اشتباهات رایج در اجرای دال بتنی

اشتباهات رایج در اجرای دال بتنی از مراحل اولیه شروع می‌شود؛ نسبت اشتباه آب و سیمان یکی از اشتباهات رایج است که باعث کاهش مقاومت نهائی، ترک‌خوردگی و پوسته‌پوسته شدن سطح می‌شود. آماده‌سازی ناقص بستر و تراکم نامناسب خاک نیز از دیگر اشتباهات است که باعث نشست نامتقارن، ایجاد حفره‌های زیر دال و کاهش دوام سازه می‌شود. جاگذاری اشتباه آرماتور باعث خوردگی زودهنگام فولاد و کاهش مقاومت خمشی دال می‌شود. همچنین، بتن‌ریزی کند منجر به ایجاد درزهای سرد و پیوند ضعیف بین لایه‌های بتن خواهد شد. نادیده‌گرفتن عمل‌آوری مناسب و شرایط آب‌وهوایی، به‌ویژه در گرمای شدید یا هوای سرد، از دیگر عواملی است که سرعت خشک‌شدن سطحی و افت مقاومت فشاری را به همراه دارد. علاوه بر این، حذف درزهای انبساط و رعایت‌نکردن شیب‌بندی مناسب در دال‌های بیرونی که منجر به جمع‌شدن آب می‌شود و در بلندمدت هزینه تعمیر و بازسازی دال را به‌شدت افزایش می‌دهند.

استانداردها و آیین‌نامه‌ های طراحی و اجرای دال بتنی

استانداردها و آیین‌نامه‌های طراحی و اجرای دال بتنی چارچوبی مشترک برای تعیین حداقل الزامات مقاومت، دوام و ایمنی سازه‌های بتنی در سطح جهانی فراهم می‌کنند. آیین‌نامه ACI 318 که توسط انستیتوی بتن آمریکا منتشر شده، فصل‌های مجزایی را به طراحی دال یک‌طرفه و دال دوطرفه اختصاص داده و قوانینی برای محدودیت‌های طراحی، مقاومت موردنیاز، جزئیات آرماتوربندی و همچنین الزامات دوام بتن در برابر شرایط محیطی مشخص می‌کند. در کنار آن، استاندارد BS 8500 که به‌عنوان استاندارد مکمل استاندارد اروپایی BS EN 206 در بریتانیا کاربرد دارد، روش‌های مشخص‌کردن بتن، طبقه‌بندی رده‌های مواجهه محیطی برای دوام سازه و مشخصات مصالح تشکیل‌دهنده بتن را تعیین می‌کند. برای دال‌های بتنی با کاربرد خاص، مانند دال‌های سنگ‌فرش پیش‌ساخته، دستورالعمل‌های فنی نهادهایی مانند CMHA نیز الزاماتی درباره تراکم بستر، سطح شیب‌بندی و مقاومت خمشی واحدهای بتنی ارائه می‌دهند تا عملکرد پیاده‌روها و کف‌سازی‌های بیرونی در بلندمدت تضمین شود. رعایت هم‌زمان این آیین‌نامه‌ها، از انتخاب مصالح تا جزئیات اجرایی، پایه اصلی طراحی ایمن و مطابق با استاندارد دال بتنی در هر پروژه ساخت‌وسازی محسوب می‌شود.

راهنمای انتخاب بهترین نوع دال بتنی بر اساس نوع پروژه

راهنمای انتخاب بهترین نوع دال بتنی بر اساس نوع پروژه بر سه معیار اصلی طول دهانه موردنیاز، محدودیت‌های ارتفاعی و بودجه پروژه تمرکز دارد. برای دهانه‌های تا حدود ۷ متر، پروژه‌های کم‌ارتفاع یا پروژه‌هایی با امکان تغییر طرح، دال معمولی با آرماتوربندی غیرفعال گزینه‌ مناسبی برای ساختمان‌های مسکونی، آموزشی و انبارها است. برای دهانه‌های بزرگ‌تر از ۸ متر، پروژه‌هایی با محدودیت ارتفاع طبقات یا نیاز به کنترل دقیق افت و ترک، دال‌های پیش‌تنیده و پس‌تنیده استفاده می‌شود. باوجود هزینه مصالح بالاتر، سرعت اجرای بالا این نوع دال گزینه مناسبی برای ساختمان‌های اداری، هتل‌ها و پارکینگ‌های طبقاتی است.
علاوه بر نوع سیستم سازه‌ای، ضخامت دال باید متناسب با بار وارده، شرایط خاک و کاربری فضا شود؛ زیرا هر پروژه نیازمند تناسب دقیق میان طراحی سازه‌ای و شرایط اجرایی محل پروژه است.

منبع مطلب

سؤالات متداول:

• بهترین نوع دال بتنی کدام است؟

پاسخ دقیق این سؤال کاملاً به شرایط پروژه بستگی دارد و هیچ دال بتنی به‌تنهایی گزینه خوب یا بدی محسوب نمی‌شود. برای دهانه‌های کوتاه و بار سبک در پروژه‌‌های مسکونی، دال معمولی یا دال تیرچه‌ای گزینه اقتصادی است. برای دهانه‌های بزرگ و بارهای سنگین در ساختمان‌های تجاری یا پارکینگ‌های طبقاتی، از دال پیش‌تنیده، پس‌تنیده یا قارچی استفاده می‌شود.

• ضخامت استاندارد دال بتنی چقدر است؟

دال بتنی معمولاً ضخامتی بین ۱۰ تا ۵۰ سانتی‌متر دارد. تعیین دقیق میزان ضخامت به عوامل مختلفی مانند طول دهانه، نوع بارگذاری و نوع دال بستگی دارد. جمع‌کردن سنگ‌دانه، قطر میل‌گرد و پوشش بتنی موردنیاز از راه‌های ساده برای پیداکردن ضخامت حداقلی است.

• تفاوت دال یک‌طرفه و دوطرفه چیست؟

در دال یک‌طرفه، بار وارده تنها در یک‌جهت و در امتداد دهانه کوتاه‌تر به تکیه‌گاه‌ها منتقل می‌شود و آرماتورگذاری اصلی نیز فقط در همان جهت اجرا می‌شود. در دال دوطرفه که برای دهانه‌هایی با نسبت طول به عرض کمتر از دو استفاده می‌شود، بار به طور هم‌زمان در هر دو جهت منتقل شده و آرماتوربندی نیز باید در هر دو راستا به‌صورت اصلی اجرا شود.

• تفاوت دال پیش‌تنیده و پس‌تنیده چیست؟

در دال پیش‌تنیده، کابل‌های فولادی پیش از بتن‌ریزی کشیده و مهار می‌شوند و پس از سخت‌شدن بتن رها می‌شوند تا نیروی کششی از طریق چسبندگی به بتن منتقل شود. در دال پس‌تنیده کابل‌ها پس از بتن‌ریزی و رسیدن بتن به مقاومت کافی، توسط جک‌های هیدرولیک کشیده و مهار می‌شوند که این روش امکان اجرای دهانه‌های بزرگ‌تر با ضخامت کمتر را فراهم می‌کند.

• آیا دال بتنی برای ساختمان‌های چندطبقه مناسب است؟

بله، دال بتنی به‌ویژه نوع پیش‌تنیده، پس‌تنیده و قارچی گزینه‌ای مناسب برای ساختمان‌های چندطبقه محسوب می‌شود؛ زیرا با کاهش ضخامت مقطع و امکان پوشش دهانه‌های بزرگ‌تر، ارتفاع کلی طبقات را کاهش داده و سرعت اجرا در طبقات تکرارشونده را افزایش می‌دهد. بااین‌حال، انتخاب نوع دال باید متناسب با ارتفاع ساختمان، بار وارده و شرایط خاک انجام شود.

• عمر مفید دال بتنی چقدر است؟

عمر مفید دال بتنی مستقیماً به کیفیت اجرا، انتخاب صحیح مصالح، رعایت پوشش بتنی مناسب روی آرماتور و عمل‌آوری کافی در روزهای ابتدایی بستگی دارد. رعایت نکاتی مانند اجرای صحیح درزهای انبساط، جلوگیری از نفوذ رطوبت به داخل آرماتور و انجام به‌موقع تعمیرات موضعی، دوام سازه را در بلندمدت به شکل قابل‌توجهی افزایش می‌دهد.
