فونداسیون چیست یکی از اولین و مهمترین پرسش‌ها در آشنایی با مراحل ساخت‌وساز است؛ زیرا این بخش پایه و اساس استجکام هر ساختمانی را به‌وجود می‌آورد. در پاسخ به سوال فونداسیون ساختمان چیست، منظور سازه زیرینی است که وزن ساختمان را به زمین منتقل میکند و از نشست یا تخریب آن جلوگیری میکند. برای انتخاب درست این بخش از سازه، لازم است با انواع فونداسیون ساختمان از جمله فونداسیون سطحی، فونداسیون نیمه عمیق و فونداسیون عمیق آشنا شویم؛ زیرا هر کدام باتوجه‌به نوع خاک و بار سازه کاربرد متفاوتی دارند. فونداسیون براساس جنس شامل فونداسیون بتنی، فونداسیون سنگی و فونداسیون فلزی میشود. در ادامه این مقاله اجزای فونداسیون ساختمان، نحوه آرماتور بندی فونداسیون، مشخصات بتن فونداسیون و همچنین اصول سیستم ارت و همبندی فونداسیون به‌طور کامل بررسی میشود.
فونداسیون چیست؟
فونداسیون (Foundation) یا پی یکی از مهمترین بخشهای ساختمانی است که وظیفه تحمل وزن سایر اجزای سازه و انتقال آن به لایههای زیرین خاک را بر عهده دارد. این بخش معمولاً در زیر سطح زمین قرار میگیرد و به همین دلیل با چشم دیده نمیشود، اما پایداری کل ساختمان به طراحی و اجرای درست آن وابسته است. وقتی صحبت از فونداسیون چیست میشود، در واقع منظور همین سازه زیرین است که علاوه بر انتقال بار، ساختمان را در برابر نیروهایی مانند زلزله، باد و نشست خاک نیز مقاوم میکند. به همین دلیل، طراحی فونداسیون همیشه بر اساس نوع خاک، میزان بار وارده و شرایط اقلیمی منطقه انجام میشود تا از بروز ترک، نشست نامتقارن یا آسیبهای سازهای در آینده جلوگیری شود.

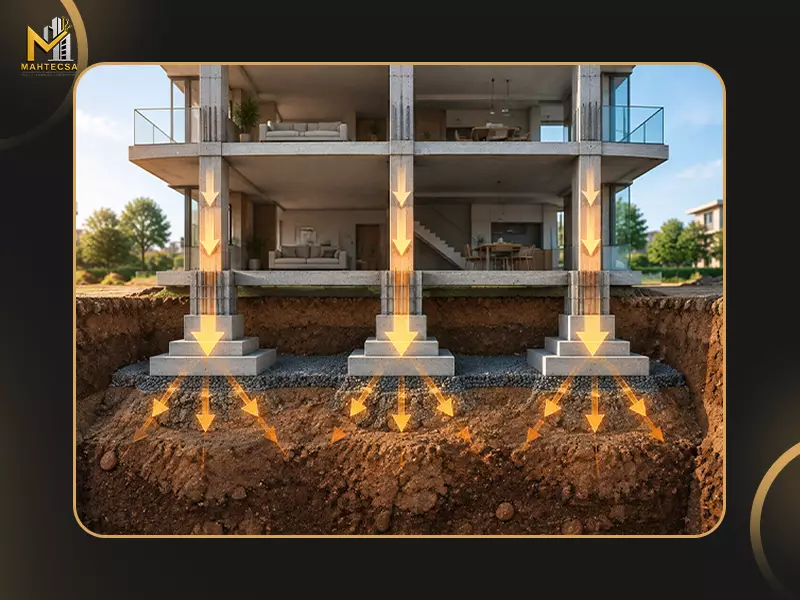

فونداسیون ساختمان چیست و چه کاربردی دارد؟
فونداسیون جزء سازهای است که در تماس مستقیم با خاک قرار میگیرد و نقش واسط بین بدنه ساختمان و زمین را ایفا میکند. کاربرد اصلی این بخش، توزیع یکنواخت بار ستونها، دیوارها و سایر اجزای سازه روی سطح وسیعتری از خاک است تا فشار وارده از ظرفیت باربری زمین بیشتر نشود. علاوه بر این، فونداسیون سطح صافی برای شروع عملیات اجرایی ساختمان فراهم میکند و مانع از جابهجایی جانبی سازه در برابر عواملی مانند باد یا فشار جانبی خاک میشود. هر چه طراحی و اجرای این بخش دقیقتر باشد، عمر مفید ساختمان بالاتر رفته و احتمال بروز آسیبهای سازهای در بلندمدت کاهش مییابد.
پی، فونداسیون و شالوده چه تفاوتی با هم دارند؟
معمولا کلمات پی، فونداسیون و شالوده اغلب بهجای یکدیگر به کار میروند، اما از نظر تخصصی تفاوتهای کوچکی با هم دارند. پی بخشی از سازه است که مستقیماً بار را به زمین منتقل میکند و میتواند بهصورت سطحی یا عمیق اجرا شود. در مقابل، فونداسیون به کل مجموعه زیرین سازه گفته میشود که شامل پی، شناژها و اتصالات است. چند پی منفرد توسط شناژهای رابط بهم متصل شده و یک فونداسیون یکپارچه را تشکیل میدهند. شالوده از نظر کاربردی و فنی مترادف فونداسیون است و در عمل هر دو برای اشاره به سازه زیرین یک ساختمان استفاده میشوند.
فونداسیون برای چیست و چه نقشی در سازه دارد؟
در پاسخ به سوال فونداسیون برای چیست، این بخش وظیفه دارد بار وارده از ستونها، دیوارها وسایر اجزای روسازه را جذب کرده و بهصورت یکنواخت در خاک زیرین توزیع کند. بدون وجود این جزء سازهای، فشار متمرکز ناشی از وزن ساختمان میتواند باعث نشست ناهمگون یا حتی واژگونی سازه شود. علاوه بر انتقال بار عمودی، فونداسیون در برابر نیروهای جانبی مانند فشار باد، زلزله و رانش خاک نیز مقاومت میکند و پایداری کلی سازه را تضمین میکند. به همین دلیل، طراحی دقیق این بخش با در نظر گرفتن نوع خاک، میزان بار و شرایط محیطی، از اهمیت زیادی برخوردار است.
اهمیت فونداسیون در ساختمان سازی چیست؟
اهمیت فونداسیون در ساختمان‌سازی تنها به تحمل وزن سازه محدود نمیشود؛ بلکه کیفیت اجرای آن میتواند بر پایداری، ایمنی و دوام ساختمان در سال‌های آینده تأثیر مستقیم داشته باشد. اگر فونداسیون متناسب با شرایط زمین و مشخصات سازه طراحی و اجرا نشود، باعث بروز مشکلاتی مانند تغییر شکل، ترک‌خوردگی و کاهش پایداری میشود. به‌همین دلیل، توجه به این بخش از مراحل ساخت‌وساز، از بروز بسیاری از آسیبهای پرهزینه در آینده جلوگیری میکند.
مهمترین دلایل اهمیت فونداسیون عبارت‌اند از:
- انتقال بار ساختمان به زمین: فونداسیون بارهای واردشده از سازه را به شکلی کنترل‌شده به خاک منتقل میکند تا فشار واردشده از ظرفیت تحمل زمین فراتر نرود.
- جلوگیری از نشست و ترک‌های سازهای: اجرای اصولی فونداسیون به کنترل نشست ساختمان کمک میکند و احتمال ایجاد ترک‌های ناشی از حرکت یا تغییر شکل نامناسب سازه را کاهش می‌دهد.
- افزایش استحکام و عمر مفید ساختمان: فونداسیون مناسب، بستر پایدارتری برای ادامه اجرای سازه ایجاد میکند و در صورت طراحی و اجرای صحیح، به افزایش دوام کلی ساختمان کمک خواهد کرد.
- حفظ پایداری ساختمان در برابر نیروهای جانبی: فونداسیون باید بتواند اثر نیروهایی مانند زلزله و فشارهای جانبی را نیز در محدوده طراحی‌شده تحمل کند و از حرکت بیش از حد سازه جلوگیری شود.
- جلوگیری از آسیبهای پرهزینه در آینده: اصلاح یا تقویت فونداسیون پس از تکمیل ساختمان معمولاً دشوار و پرهزینه است؛ بنابراین بررسی دقیق شرایط زمین و اجرای صحیح آن از ابتدا اهمیت زیادی دارد.
انواع فونداسیون ساختمان : 1. فونداسیون سطحی
| نوع فونداسیون سطحی | کاربرد | ویژگی مهم |
|---|---|---|
| فونداسیون منفرد | انتقال بار یک ستون به خاک | گزینه اقتصادی |
| فونداسیون نواری | انتقال بار دیوارهای باربر یا یک ردیف ستون | اجرای نسبتاً ساده و پیوسته |
| فونداسیون گسترده | توزیع بار ستونها و دیوارها در سطح وسیع | کاهش تمرکز تنش در خاک |
| فونداسیون رادیه یا مت | انتقال بار بخش عمده یا تمام ساختمان به خاک | دال یکپارچه با سطح تماس زیاد با خاک |
| فونداسیون مرکب | انتقال بار دو یا چند ستون به یک پی مشترک | استفاده از یک پی مشترک برای چند ستون |
فونداسیون سطحی زمانی مورد استفاده قرار میگیرد که لایههای نزدیک به سطح زمین از ظرفیت باربری مناسبی برخوردار باشند و بتوان بار ساختمان را بدون نیاز به انتقال آن به اعماق زیاد خاک، به زمین منتقل کرد. در این روش، پی در عمق نسبتاً کمی نسبت به ابعاد ساختمان اجرا میشود و انتخاب نوع آن به عواملی مانند آرایش ستونها، مقدار بار، فاصله بین ستونها و مشخصات خاک بستگی دارد. از رایج‌ترین انواع فونداسیون سطحی می‌توان به پی منفرد، نواری، گسترده، رادیه و مرکب اشاره کرد که هرکدام برای شرایط مشخصی در طراحی سازه به کار میروند.
فونداسیون منفرد چیست؟
فونداسیون منفرد یا پی تکی، یکی از ساده‌ترین انواع پی‌های سطحی است که معمولاً برای انتقال بار یک ستون به خاک مورد استفاده قرار میگیرد. این پی میتواند به شکل مربع، مستطیل یا در شرایط خاص دایره‌ای طراحی شود و ابعاد آن براساس بار ستون و ظرفیت باربری خاک تعیین میشود. زمانی که ستونها فاصله مناسبی از یکدیگر داشته باشند و خاک از مقاومت کافی برخوردار باشد، استفاده از پی منفرد از نظر اجرایی و اقتصادی گزینه مناسبی است. در برخی ساختمان‌ها، پی‌های منفرد با استفاده از شناژ به یکدیگر متصل میشوند تا عملکرد مناسب‌تری در برابر نیروهای جانبی و تغییر مکان‌های احتمالی داشته باشند.
فونداسیون نواری چیست؟
فونداسیون نواری پی ممتدی است که در طول یک ردیف ستون یا زیر دیوارهای باربر اجرا میشود و بار را در امتداد یک نوار مشخص به زمین منتقل میکند. این نوع پی زمانی کاربرد دارد که بارگذاری بهصورت خطی باشد یا فاصله ستونها به اندازه‌ای کم باشد که اجرای پی‌های منفرد جداگانه مناسب نباشد. عرض نوار پی براساس بار واردشده و ظرفیت باربری خاک تعیین میشود و در صورت قرارگیری چند ستون روی یک نوار، امکان انتقال و توزیع مناسب‌تر بار میان آن‌ها فراهم میشود. سادگی اجرا و مصرف نسبتاً مناسب مصالح، از دلایل رایج بودن پی نواری در برخی سازه‌های متعارف است.
فونداسیون گسترده چیست؟
در فونداسیون گسترده، یک سطح نسبتاً بزرگ از زیر ساختمان با یک پی یکپارچه پوشانده میشود تا بار ستونها و دیوارها در سطح وسیعتری از خاک توزیع شود. این نوع پی زمانی مورد توجه قرار میگیرد که ظرفیت باربری خاک پایین باشد یا فاصله ستونها به‌گونه‌ای باشد که اجرای تعداد زیادی پی منفرد، بخش قابل توجهی از سطح زمین را اشغال کند. در چنین شرایطی، استفاده از پی گسترده میتواند ضمن کاهش تمرکز تنش در خاک، رفتار یکپارچه‌تری برای مجموعه پی ایجاد کند. طراحی فونداسیون گسترده باید با توجه به نحوه توزیع بار و احتمال نشست، به‌خصوص نشست نامتقارن، انجام شود.
فونداسیون رادیه یا مت (Mat Foundation) چیست؟
فونداسیون رادیه یا مت، نوعی پی گسترده است که به شکل یک دال یکپارچه با ابعاد بزرگ در زیر بخش عمده یا تمام ساختمان اجرا میشود و ستونها و دیوارهای سازه روی آن قرار می‌گیرند. استفاده از این روش میتواند زمانی مناسب باشد که تعداد پی‌های منفرد زیاد بوده یا فاصله آن‌ها کم باشد و اجرای پی‌های جداگانه از نظر اقتصادی و سازهای توجیه مناسبی نداشته باشد. رادیه با افزایش سطح تماس پی و خاک، فشار واردشده را بهتر توزیع میکند و در زمین‌هایی با ظرفیت باربری پایین نیز میتواند گزینه قابل بررسی باشد. ضخامت دال، آرماتورگذاری و جزئیات اجرایی آن باید براساس محاسبات سازهای و شرایط واقعی خاک تعیین شود. برای آشنایی بیشتر با ساختار، کاربردها و انواع این عضو سازهای، می‌توانید مقاله دال بتنی چیست را مطالعه کنید.
فونداسیون مرکب چیست؟
فونداسیون مرکب یا پی مرکب زمانی استفاده میشود که دو یا چند ستون روی یک پی مشترک قرار بگیرند. شکل و ابعاد پی مرکب براساس مقدار و محل بار ستونها، فاصله آن‌ها و ظرفیت باربری خاک تعیین میشود تا برآیند نیروها در موقعیت مناسبی نسبت به سطح پی قرار گیرد. بنابراین، استفاده از این نوع فونداسیون بیشتر یک راهکار طراحی برای کنترل توزیع بار و لنگر است و نمی‌توان شکل یا ابعاد ثابتی برای تمام پروژه‌ها در نظر گرفت.
انواع فونداسیون ساختمان : 2. فونداسیون نیمه عمیق
زمانی که لایههای نزدیک سطح زمین ظرفیت باربری کافی برای اجرای پی سطحی ندارند، اما نیازی به انتقال بار به اعماق زیاد نیز وجود ندارد، پی نیمه عمیق میتواند به‌عنوان یک راهکار میانی مورد استفاده قرار گیرد. این نوع پی معمولاً به شکل چاه یا پایه در عمق بیشتری نسبت به پی های سطحی اجرا میشود و پس از رسیدن به تراز مناسب، پی روی آن قرار میگیرد. عمق و ابعاد این فونداسیون ثابت نیست و براساس شرایط لایههای خاک، ظرفیت باربری زمین و بارهای وارد بر سازه تعیین میشود؛ بنابراین انتخاب آن باید نتیجه مطالعات ژئوتکنیک و محاسبات مهندسی باشد. در منابع فنی، پی های چاهی یا Pier Foundation در گروه پی های نیمه عمیق قرار می‌گیرند و معمولاً زمانی مطرح هستند که استفاده از پی سطحی پاسخ مناسبی به شرایط زمین نمی‌دهد.

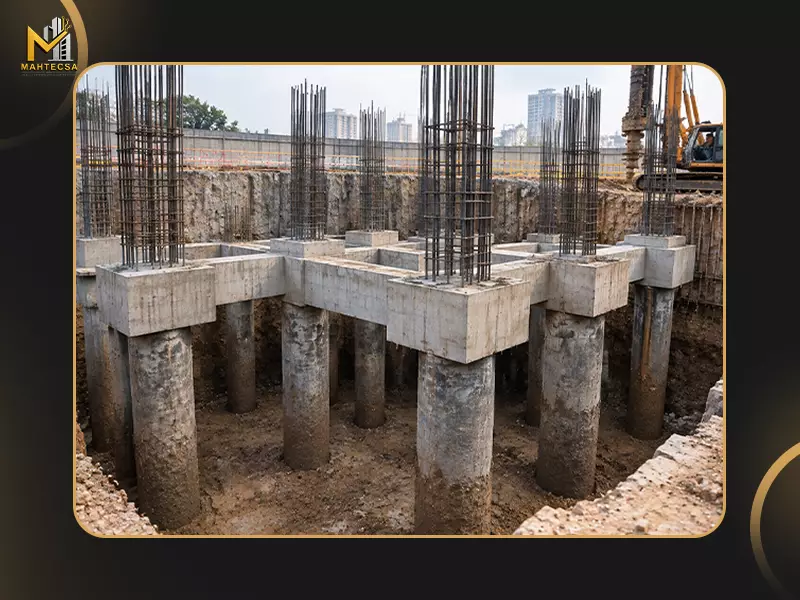

انواع فونداسیون ساختمان : 3. فونداسیون عمیق
فونداسیون عمیق زمانی به کار می‌رود که خاک‌های سطحی مقاومت یا ظرفیت باربری لازم را ندارند و انتقال بار سازه باید به لایههای مقاوم‌تر در عمق زمین انجام شود. در این سیستم، بار میتواند از طریق مقاومت نوک عضو به لایه سخت زیرین منتقل شود یا در طول جداره و بر اثر اصطکاک بین شمع و خاک، ظرفیت باربری مورد نیاز ایجاد شود. شمع‌ها رایج‌ترین شکل فونداسیون عمیق هستند و بسته به شرایط پروژه می‌توانند بهصورت کوبشی یا درجا اجرا شوند. انتخاب سیستم مناسب نیز به عواملی مانند عمق لایه مقاوم، مشخصات خاک، مقدار بار سازه، سطح آب زیرزمینی و محدودیت‌های اجرایی پروژه وابسته است.
انواع شمع در فونداسیون عمیق
شمع‌ها را می‌توان از چند دیدگاه مختلف دسته‌بندی کرد. از نظر جنس، شمع‌های بتنی، فولادی، چوبی و کامپوزیتی در پروژه‌های مختلف قابل استفاده‌اند؛ از نظر روش اجرا نیز به دو گروه اصلی شمع کوبشی و شمع درجا تقسیم میشوند. در شمع‌های کوبشی، عضو پیش‌ساخته با استفاده از ضربه یا ارتعاش وارد زمین میشود، در حالی که برای اجرای شمع درجا ابتدا گمانه ایجاد شده و سپس آرماتور و بتن در محل قرار میگیرد. از نظر نحوه انتقال بار نیز شمع‌ها می‌توانند نوک‌باربر، اصطکاکی یا ترکیبی از مقاومت نوک و جداره باشند؛ بنابراین نمی‌توان یک نوع شمع را برای تمام پروژه‌ها مناسب دانست و انتخاب آن باید براساس شرایط ژئوتکنیکی و اجرایی انجام شود.
کاربرد فونداسیون عمیق در ساختمان‌ها
مهمترین کاربرد فونداسیون عمیق، استفاده در پروژه‌هایی است که ظرفیت باربری لایههای سطحی خاک کافی نیست یا نشست مجاز سازه با اجرای پی سطحی تأمین نمیشود. در چنین شرایطی، شمع‌ها بارهای سازه را به لایههای مقاوم‌تر منتقل می‌کنند و در صورت طراحی صحیح می‌توانند برای کنترل نشست و تحمل بارهای قابل توجه مورد استفاده قرار گیرند. این سیستم علاوه بر ساختمان‌های با بارگذاری زیاد، در شرایطی که لایه مقاوم در عمق قرار دارد یا استفاده از پی سطحی به دلیل ویژگی‌های زمین مناسب نیست، کاربرد دارد. شمع‌ها همچنین بسته به نوع طراحی می‌توانند در برابر بارهای جانبی، کششی و نیروهای بالابرنده نیز نقش داشته باشند؛ به همین دلیل در پروژه‌های خاص عمرانی، سازه‌های ساحلی و برخی سازه‌های سنگین نیز مورد استفاده قرار می‌گیرند.
برای آشنایی با روش‌های افزایش استحکام و دوام و راهکارهای ترمیم بخشهای آسیب‌دیده سازه، پیشنهاد می‌کنیم مقاله روش های مقاوم سازی ساختمان را مطالعه کنید.
انواع فونداسیون بر اساس مصالح مورد استفاده : 1. فونداسیون بتنی
فونداسیون بتنی معمولاً بهصورت بتن مسلح و همراه با شبکه آرماتور اجرا میشود. بتن در این سیستم وظیفه تحمل بخش عمده‌ای از تنش‌های فشاری را بر عهده دارد و میلگردها برای تأمین مقاومت کششی و کنترل رفتار خمشی عضو به کار میروند. انتخاب طرح اختلاط و مشخصات بتن باید متناسب با شرایط پروژه، بارگذاری، محیط و الزامات دوام انجام شود؛ زیرا کیفیت بتن، تراکم مناسب و عمل‌آوری صحیح مستقیماً بر عملکرد نهایی پی اثر می‌گذارد. بتن مسلح علاوه بر فونداسیون، در اعضای مختلف سازهای مانند تیر، ستون و دیوارهای سازهای نیز کاربرد گسترده دارد.
یکی از مزیت‌های مهم پی بتنی، مقاومت مناسب در برابر آتش و خوردگی است. همچنین امکان شکل‌دهی بتن در ابعاد و هندسه‌های مختلف، اجرای پی‌های منفرد، نواری، گسترده و سایر سیستم‌های پی را فراهم میکند. در پروژه‌های خاص، قطعات بتنی می‌توانند بهصورت پیش‌ساخته نیز تولید شوند؛ در این روش، کنترل کیفیت مواد و فرآیند تولید در محیط کارخانه انجام میشود و امکان کاهش زمان اجرای کارگاه وجود دارد. با این حال، استفاده از بتن پیش‌ساخته تنها زمانی مناسب است که نوع قطعه، ابعاد، جزئیات اتصال و شرایط پروژه با این سیستم سازگار باشد.
انواع فونداسیون بر اساس مصالح مورد استفاده : 2. فونداسیون سنگی
فونداسیون سنگی از مصالح بنایی و سنگ‌های طبیعی تشکیل میشود و بیشتر در پروژه‌هایی کاربرد دارد که شرایط زمین، بارگذاری و جزئیات سازه امکان استفاده از این نوع پی را فراهم کند. در این سیستم، سنگ‌ها باید از کیفیت مناسب، مقاومت کافی و دوام قابل قبول در برابر شرایط محیطی برخوردار باشند و نحوه چیدمان و اجرای ملات نیز در عملکرد پی اهمیت دارد. پی سنگی به دلیل استفاده از مصالح نسبتاً در دسترس، در برخی ساختمان‌های سنتی و سازه‌های با بارگذاری محدود مورد استفاده قرار گرفته است؛ اما برای سازه‌های سنگین یا زمین‌هایی با شرایط ژئوتکنیکی نامناسب، نمی‌توان بدون محاسبات و بررسی مهندسی آن را جایگزین سیستم‌های بتنی یا سایر روش‌های پی‌سازی کرد. در انتخاب این نوع پی، مقاومت و کیفیت سنگ، شرایط خاک و میزان بار سازه اهمیت زیادی دارد.
انواع فونداسیون بر اساس مصالح مورد استفاده : 3. فونداسیون فلزی
فونداسیون فلزی در مقایسه با پی بتنی کاربرد محدودتری دارد و نباید آن را با فونداسیون بتنی ساختمان‌های اسکلت فلزی اشتباه گرفت. در ساختمان‌های فولادی، معمولاً پی از بتن مسلح ساخته میشود و ستون‌های فولادی با استفاده از صفحه‌ستون و انکربولت به فونداسیون متصل میشوند؛ بنابراین، فولادی بودن اسکلت ساختمان به معنی فلزی بودن فونداسیون نیست. در مواردی که از اجزای فولادی در فونداسیون یا اتصالات آن استفاده میشود، توجه به کیفیت اتصال، انتقال صحیح نیرو و جلوگیری از خوردگی اهمیت زیادی دارد، زیرا تماس فولاد با رطوبت و خاک میتواند باعث زنگ‌زدگی و کاهش دوام آن شود. در نهایت، نوع فونداسیون باید با توجه به بار سازه، شرایط خاک و محاسبات مهندسی انتخاب شود و صرفاً به دلیل استفاده از اسکلت فولادی نمی‌توان نوع پی را تعیین کرد.
اجزای فونداسیون ساختمان
فونداسیون فقط از بتن و میلگرد تشکیل نمیشود و در اجرای آن از اجزای مختلفی استفاده میشود که هرکدام وظیفه مشخصی دارند. شناژ، خرک، اسپیسر، بولت، گلدانی، چشمه، پانچ و پدستال از اجزایی هستند که در طراحی یا اجرای انواع فونداسیون دیده میشوند. بعضی از این اجزا مانند خرک و اسپیسر برای ثابت نگه داشتن آرماتورها و حفظ پوشش بتن به کار میروند و بعضی دیگر مانند بولت و پدستال نقش مهمی در اتصال فونداسیون به سازه دارند.شناخت این اجزا به درک بهتر مراحل آرماتوربندی، قالب‌بندی و بتن‌ریزی فونداسیون کمک میکند. البته همه این موارد در تمام پروژه‌ها به یک شکل یا حتی بهصورت هم‌زمان استفاده نمی‌شوند و انتخاب آن‌ها به نوع پی، سیستم سازهای و جزئیات نقشه‌های اجرایی بستگی دارد.
اجزای فونداسیون ساختمان : 1. شناژ
شناژ یا کلاف رابط، یک عضو بتنی است که برای اتصال پی‌های مجزا به یکدیگر اجرا میشود و باعث میشود پی‌ها عملکرد یکپارچه‌تری داشته باشند. این عضو با محدود کردن حرکت و جابهجایی پی‌ها، به حفظ پایداری فونداسیون کمک میکند و در برابر نیروهای افقی نیز نقش مهمی دارد. شناژ معمولاً به صورت بتن مسلح و همراه با آرماتور اجرا میشود و میلگردهای آن باید طبق نقشه سازه در محل مناسب قرار بگیرند. استفاده از شناژ همچنین باعث میشود بارها و نیروهای واردشده بین بخشهای مختلف فونداسیون بهتر توزیع شوند. ابعاد، تعداد میلگردها و نحوه اتصال شناژ به پی‌ها به شرایط سازه، نوع فونداسیون و محاسبات مهندسی بستگی دارد.
اجزای فونداسیون ساختمان : 2. خرک
خرک یکی از آرماتورهای کمکی در فونداسیون است که برای نگه داشتن شبکه میلگردها در ارتفاع مناسب استفاده میشود. در فونداسیون‌هایی که دو شبکه میلگرد در قسمت بالا و پایین دارند، خرک بین این دو شبکه قرار میگیرد و باعث میشود فاصله آن‌ها در زمان آرماتوربندی و بتن‌ریزی حفظ شود. به این ترتیب، جابهجایی میلگردهای بالایی بر اثر رفت‌وآمد کارگران یا ریختن بتن کاهش پیدا میکند و آرماتورها در موقعیت مشخص‌شده در نقشه باقی می‌مانند. خرک معمولاً از میلگرد ساخته میشود و ابعاد و فاصله قرارگیری آن باید متناسب با ضخامت فونداسیون و جزئیات آرماتوربندی تعیین شود. البته خرک عضو اصلی باربر فونداسیون محسوب نمیشود و وظیفه آن بیشتر تثبیت و تنظیم موقعیت شبکه‌های آرماتور است.
اجزای فونداسیون ساختمان : 3. اسپیسر
اسپیسر قطعه‌ای است که بین میلگرد و سطح زیرین یا قالب قرار میگیرد و وظیفه آن حفظ فاصله مناسب آرماتور از سطح بتن است. این فاصله باعث میشود پوشش بتنی کافی روی میلگرد ایجاد شود و آرماتورها در برابر رطوبت، مواد خورنده و عوامل محیطی محافظت شوند. در فونداسیون معمولاً از اسپیسرهای کفی استفاده میشود که باید بتوانند وزن شبکه میلگردها و فشار بتن تازه را تحمل کنند و در زمان بتن‌ریزی جابه‌جا نشوند. انتخاب اسپیسر مناسب و نصب درست آن، به قرارگیری میلگردها در موقعیت مشخص‌شده در نقشه کمک میکند و باعث میشود ضخامت پوشش بتن در بخشهای مختلف فونداسیون یکنواخت باشد. به همین دلیل، اسپیسر یکی از اجزای مهم آرماتوربندی فونداسیون است و استفاده صحیح از آن در کیفیت و دوام سازه تأثیر دارد.
اجزای فونداسیون ساختمان : 4. بولت
بولت یکی از اجزای مهم در فونداسیون، به‌ویژه در ساختمان‌های دارای اسکلت فلزی است و برای اتصال ستون‌های فولادی به پی بتنی به کار می‌رود. بولت‌ها معمولاً پیش از بتن‌ریزی، طبق نقشه سازه در محل مشخص قرار می‌گیرند و به‌گونه‌ای ثابت میشوند که بعد از اجرای فونداسیون، امکان نصب صفحه‌ستون روی آن‌ها وجود داشته باشد. این قطعات وظیفه دارند نیروهای واردشده از ستون به فونداسیون را به شکل مناسب منتقل کنند و اتصال بین سازه و پی را پایدار نگه دارند. محل قرارگیری، فاصله بین بولت‌ها، عمق کاشت و تراز بودن آن‌ها باید با دقت اجرا شود؛ زیرا جابهجایی حتی چند میلی‌متر میتواند باعث ایجاد مشکل در نصب صفحه‌ستون و تنظیم ستون شود. به همین دلیل، کنترل موقعیت بولت‌ها قبل و بعد از بتن‌ریزی یکی از نکات مهم در اجرای فونداسیون است.
اجزای فونداسیون ساختمان : 5. گلدانی
گلدانی در برخی جزئیات اجرایی فونداسیون برای ایجاد شکل یا فضای موردنیاز در محل اتصال اجزای سازه استفاده میشود. این قطعه یا بخش اجرایی معمولاً در اطراف محل اتصال ستون، بولت یا سایر اجزای فونداسیون دیده میشود و شکل و ابعاد آن به نقشه و جزئیات اجرایی سازه بستگی دارد. بنابراین، گلدانی یک جزء ثابت در همه انواع فونداسیون نیست و تنها در برخی طرح‌ها مورد استفاده قرار میگیرد.
اجزای فونداسیون ساختمان : 6. چشمه
منظور از چشمه آرماتور، فضای ایجادشده بین میلگردهای طولی و عرضی در شبکه آرماتوربندی است. اندازه چشمه بر اساس قطر میلگردها و فاصله آرماتورها در نقشه سازه مشخص میشود. رعایت فاصله مناسب باعث میشود شبکه آرماتورها منظم باشد و بتن بتواند به‌خوبی در میان میلگردها جریان پیدا کند.
اجزای فونداسیون ساختمان : 7. پانچ
پانچ یا برش پانچ نوعی شکست موضعی در اطراف ستون یا محل انتقال بار متمرکز به فونداسیون است. این حالت زمانی اهمیت پیدا میکند که نیروی واردشده از ستون باعث ایجاد تنش برشی زیادی در اطراف آن شود. به همین دلیل، در طراحی پی‌های منفرد و گسترده، کنترل برش پانچ انجام میشود تا ضخامت فونداسیون و آرماتورگذاری برای تحمل نیروهای واردشده کافی باشد.
اجزای فونداسیون ساختمان : 8. پدستال
پدستال یک عضو بتنی کوتاه است که روی فونداسیون اجرا میشود و به‌عنوان واسط بین پی و ستون قرار میگیرد. این عضو در سازه‌های فولادی، به‌ویژه سوله‌ها، میتواند محل قرارگیری بیس‌پلیت و انکربولت‌ها باشد و ارتفاع اتصال ستون را از سطح فونداسیون بالاتر ببرد. ابعاد و آرماتوربندی پدستال نیز بر اساس بارهای سازه و نقشه اجرایی تعیین میشود.

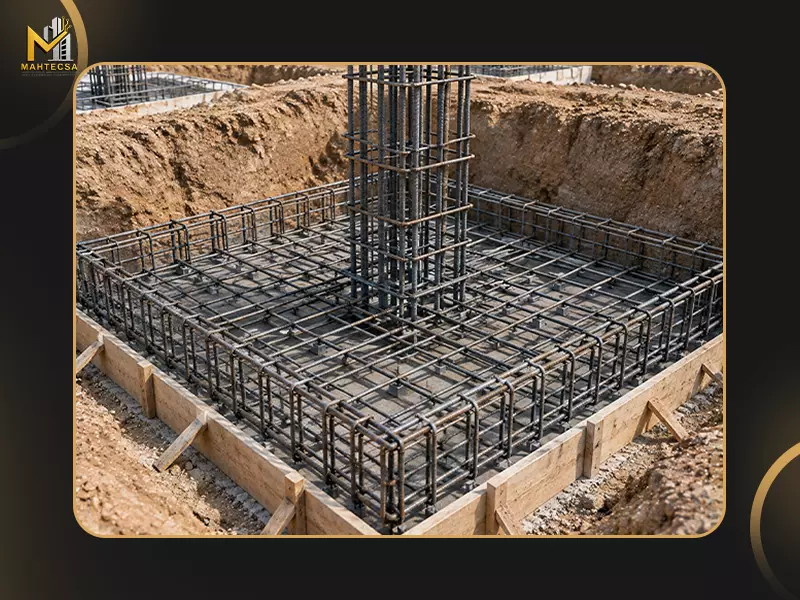

آرماتور بندی فونداسیون چیست؟
آرماتوربندی فونداسیون به قرار دادن و بستن میلگردها در داخل پی طبق نقشه سازه گفته میشود. بتن در برابر فشار مقاومت خوبی دارد، اما مقاومت آن در برابر کشش کمتر است؛ به همین دلیل میلگرد در کنار بتن قرار میگیرد تا این ضعف را جبران کند. آرماتوربندی فونداسیون باید با توجه به نوع پی، بارهای واردشده و مشخصات سازه انجام شود.
نقش میلگرد در فونداسیون چیست؟
بتن در ساخت‌وساز مقاومت فشاری بالایی دارد اما در برابر کشش از مقاومت کمی برخوردار است و به‌تنهایی برای حفظ مقاومت ساختمان کافی نیست. به‌همین دلیل، در کنار بتون از میلگرد فولادی استفاده میشود تا با افزایش مقاومت در برابر نیروهای کششی، مقاومت و میزان تحمل بار ساختمان افزایش پیدا کند. میلگرد در فونداسیون از ایجاد ترک ناشی از نیروهای کششی جلوگیری میکند به شکل شبکه‌ای در پی قرار میگیرد. تعداد، قطر و فاصله میلگردها باید بر اساس محاسبات سازه مشخص شود.
برای فونداسیون از چه میلگردی استفاده میشود؟
میلگرد فولادی ساختمان به دو شکل ساده و آجدار وجود دارد. برای آرماتوربندی فونداسیون از میلگرد آجدار استفاده میشود؛ زیرا این نوع میلگرد، به‌خاطر داشتن آج روی سطح بیرونی خود، اتصال قوی‌تری با بتن ایجاد میکند و مقاومت سازه بالاتر رود. میلگردها بهصورت طولی، عرضی و تقویتی در شبکه فونداسیون قرار میگیرد و با توجه به نوع فونداسیون، بار سازه و نقشه آرماتوربندی سایز مشخصی انتخاب میشود.
محاسبه میلگرد مورد نیاز فونداسیون
محاسبه میلگرد موردنیاز فونداسیون بر اساس نقشه سازه و عواملی مانند ابعاد و نوع پی، تعداد طبقات، بارهای واردشده و ظرفیت باربری خاک انجام میشود. روش‌های سرانگشتی، محاسبه براساس نقشه و جدول لیستوفر از روش‌های رایج محاسبه میلگرد مورد نیاز فونداسیون است.
در روش سرانگشتی، با توجه به نوع فونداسیون از 12-8 کیلوگرم میلگرد استفاده میشود. در محاسبه با نقشه، حاصل تقسیم طول هر مقطع بر فاصله قرارگیری میلگرد به اضافه عدد 1 میلگرد موردنیاز را مشخص میکند. در جدول لیستوفر نیز از تعداد و مشخصات آرماتور برای محاسبه مقدار میلگرد استفاده میشود.
| نوع فونداسیون | میزان میلگرد در متر مربع |
|---|---|
| فونداسیون نواری | 8-10 |
| فونداسیون منفرد | 10-12 |
| فونداسیون گسترده | 12-16 |
اصول اجرای شبکه آرماتور فونداسیون
برای اجرای اصولی آرماتور فونداسیون باید تمامی مراحل به ترتیب و با دقت انجام شوند. این فرایند با بریدن و خم شدن میلگردها براساس نقشه اجرایی شروع میشود. در ادامه باید محل و نحوه چینش میلگردها مشخص شود. میلگردها باید به‌طور دقیق و با فاصله مناسب، با کمک فاصله نگهدارها، ثابت شده و با استفاده از بست‌های فلزی یا جوشکاری متصل شوند. در نهایت عملیات بتن‌ریزی انجام میشود. قبل از شروع بتن‌ریزی، باید فاصله میلگردها، اندازه چشمه‌های شبکه، کاور بتن و محل میلگردهای تقویتی بررسی شود تا آرماتورها در زمان بتن‌بندی جابه‌جا نشود.
بتن فونداسیون چیست و چه ویژگی‌هایی دارد؟
منظور از بتن فونداسیون، بتن مسلحی است که همراه با میلگرد بدنه اصلی پی را تشکیل داده و بار سازه را به زمین منتقل میکند. برای حفظ دوام و مقاومت سازه، بتن مورداستفاده باید مقاومت کافی و کیفیت مناسبی از نظر کارایی، تراکم و دوام داشته باشد. بتن باکیفیت فضای بین میلگردها را به‌خوبی پر میکند و پوشش مناسبی روی آرماتورها ایجاد میشود. ویژگی‌های بتن باید براساس شرایط سازه و محیط پروژه مشخص شود. بتن فونداسیون معمولا به دو شکل یک مرحله‌ای، برای فونداسیون‌های نواری منفرد و نواری، و دو مرحله‌ای، برای فونداسیون مرکب، ریخته میشود. این بتن، باتوجه به محل پروژه، بهصورت بتن آماده و بچینگ سیار آماده میشود.
بهترین بتن برای فونداسیون ساختمان
بهترین بتن برای فونداسیون ساختمان باید متناسب با بار سازه، شرایط خاک و محیط پروژه‌ها انتخاب شود و دارای مقاومت و دوام کافی باشد. باکیفیت بودن بتن تنها وابسته به عیار بتن نیست، بلکه عوامل دیگر مانند مقاومت فشاری، نسبت آب به سیمان، کیفیت مصالح، کارایی بتن و نحوه عمل‌آوری بتن نیز اهمیت دارد. بتن فونداسیون باید به‌خوبی بین آرماتورها جریان پیدا کند و پس ار بتن‌ریزی و تراکم، ساختاری بدون حفره ایجاد کند. مشخصات بتن باید براساس محاسبات سازه و شرایط اجرایی پروژه مشخص شود.
عیار بتن فونداسیون
منظور از عیار بتن فونداسیون میزان سیمان استفاده‌شده در یک حجم مشخص است. این مقدار با واحد کیلوگرم در متر مکعب و براساس میزان مقاوت فشاری نشان داده میشود. معمولا چگالی عیار بتن 2450 کیلوگرم بر متر مکعب درنظر می‌گیرند. برای انتخاب عیار بتن باید به عوامل زیر توجه کرد:
- نوع سازه و فونداسیون
- شرایط خاک
- اهمیت دوام و مقاومت در برابر یخ‌زدگی و رطوبت
بتن مگر در اجرای فونداسیون چیست؟
بتن مگر یا بتن نظافت، لایه‌ای از بتن با عیار سیمان پایین است که پیش از اجرای آرماتوربندی روی بستر فونداسیون اجرا میشود. این لایه سطحی صاف و تمیز برای اجرای دقیق آرماتورها ایجاد میکند و مانع تماس مستقیم شبکه میلگرد با خاک میشود. در منابع اجرایی، ضخامت حدود ۱۰ سانتی‌متر برای بتن مگر ذکر شده، اما مقدار نهایی آن باید با توجه به نقشه و شرایط پروژه تعیین شود

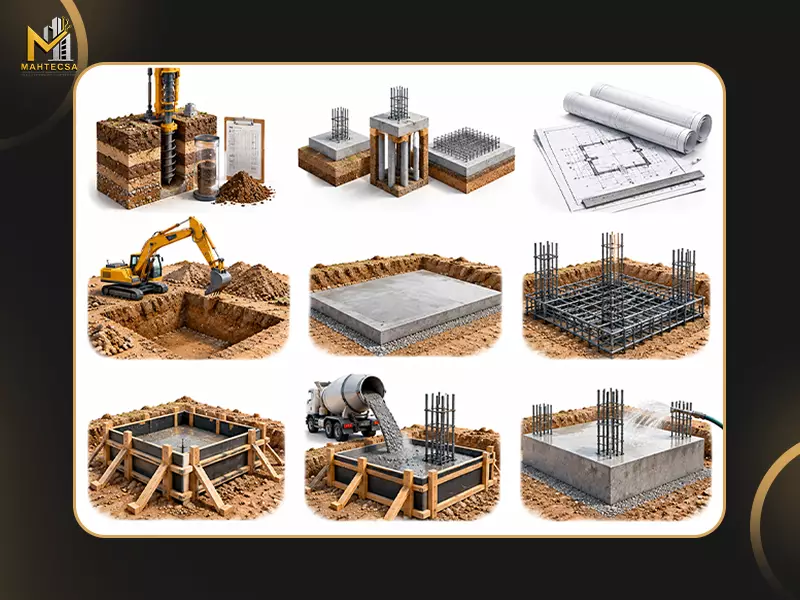

مراحل اجرای فونداسیون ساختمان چگونه است؟
مراحل اجرای فونداسیون با بررسی شرایط زمین و طراحی پی شروع میشود و با بتن‌ریزی و عمل‌آوری بتن اتمام میشود. هر مرحله از اجرای فونداسیون باید مطابق نقشه های سازه، گزارش خاک و جزئیات اجرایی پروژه‌ها شود؛ زیرا ابعاد پی، عمق خاکبرداری، مقدار آرماتور و مشخصات بتن برای هر سازهای متفاوت است. در اجرای اصولی باید کنترل ترازها، محل میلگردها، قالب و کیفیت بتن در چند مرحله انجام شود. فونداسیون ساختمان به ترتیب زیر انجام میشود.
مراحل اجرای فونداسیون ساختمان: 1.بررسی و آزمایش خاک
بررسی ژئوتکنیکی زمین و آزمایش خاک اولین مرحله اجرای فونداسیون است. در این مرحله نوع و لایههای خاک، ظرفیت باربری، احتمال نشست و وضعیت آب زیرزمینی بررسی میشود. نتیجه بررسی در انتخاب عمق و نوع فونداسیون متناسب با شرایط واقعی زمین کمک میکند. در صورت مواجه با خاک دستی، خاک سست یا نامتناسب نیاز به اصلاح بستر یا ادامه خاکبرداری وجود دارد.
مراحل اجرای فونداسیون ساختمان: 2.انتخاب نوع فونداسیون
نوع فونداسیون براساس بارهای سازه و وضعیت زمین مشخص میشود. با توجه به شرایط خاص سازه از فونداسیون منفرد، نواری، گسترده، رادیه و عمیق استفاده میشود. در انتخاب فونداسیون باید عواملی مانند ظرفیت باربری خاک، میزان بار ستونها، فاصله ستونها و میزان نشست مجاز مناسب توجه شود.
مراحل اجرای فونداسیون ساختمان: 3.طراحی نقشه فونداسیون
در طراحی نقشه فونداسیون، محل وابعاد پی‌ها، ضخامت فونداسیون، شناژها، آرماتورهای اصلی و تقویتی، محل ریشه ستونها و سایر جزئیات مشخص میشود. در سازه‌های فولادی، محل دقیق ستون و انکربولت‌ها باید با محورهای ستون ونقشه سازه منطبق باشند.
مراحل اجرای فونداسیون ساختمان: 4.خاکبرداری و آماده سازی زمین
در این مرحله محدوده فونداسیون روی زمین مشخص و خاکبرداری انجام میشود. بعد از رسیدن به تراز موردنظر، کف پی باید از نظر تراز، یکنواختی و کیفیت خاک کنترل شود و قسمت‌های سست یا خاک نامناسب برداشته شود. این مرحله اهمیت زیادی دارد؛ زیرا فونداسیون بار سازه را به‌طور مستقیم روی همین بستر قرار می‌دهد.
مراحل اجرای فونداسیون ساختمان: 5.اجرای بتن مگر
بتن مگر روی کف فونداسیون اجرا میشود. این بتن عیار پایین‌ترین نسبت به بتن سازهای دارد و نقش اصلی آن ایجاد یک سطح صاف، تمیز و مناسب برای ادامه عملیات است. این بتن از تماس مستیقیم آرماتورها با خاک جلوگیری میکند و باعث اجرای دقیقتر کاور بتن و شبکه آرماتور میشود. معمولا ضخامت بتن مگر 10 سانتی‌متر است.
مراحل اجرای فونداسیون ساختمان: 6.آرماتور بندی فونداسیون
در آرماتوربندی فونداسیون، ابتدا شبکه تحتانی روی فاصله‌گیرها قرار میگیرد و در صورت وجود شبکه فوقانی، خرک‌ها، برای حفظ فاصله بین دو شبکه نصب میشود. میلگردهای ریشه ستون و دیوارهای سازه در همین مرحله، باتوجه به موقعیت و تراز بودن، در جای خود قرار میگیرد.
مراحل اجرای فونداسیون ساختمان: 7.قالب بندی فونداسیون
قالب‌بندی فونداسیون باید به‌خوبی محکم انجام شود تا فشار بتن باعث تغییر شکل یا جابهجایی آن نشود. قبل از انجام هرنوع بتن‌ریزی باید ابعاد تراز، راستای قالب و محل عبور اجزای سازه نیز به‌دقت مشخص شود. نوع قالب‌بندی فونداسیون با توجه به هر پروژه متفاوت است و شامل دیواره خاکی، بلوک سیمانی و آجر، چوبی و فلزی میشود.
مراحل اجرای فونداسیون ساختمان: 8.بتن‌ریزی فونداسیون
عملیات بتن‌ریزی فونداسیون باتوجه به نوع پی، میزان بتن، شرایط اجرایی و تجهیزات به دو شکل یکجا یا دومرحله‌ای انجام میشود. در این مرحله بهتر است از بتن آماده در کارخانه استفاده شود تا کیفیت و یکنواختی بالاتری داشته باشد. در هنگام اجرا، باید از اضافه کردن آب به بتن خودداری شود؛ زیرا هر نوع تغییر در نسبت آب و سیمان باعث کاهش مقاومت و دوام بتن میشود. بتن باید بهصورت مناسب در قالب پخش شده و با ویبراتور متراکم شود تا هیچ حفره هوایی در آن باقی نماند.
مراحل اجرای فونداسیون ساختمان: 9.عمل‌آوری و مراقبت از بتن
مرحله آخر اجرای فونداسیون، عمل‌آوری و مراقبت از بتن یا کیورینگ است. این مرحله نقش مهمی در افزایش مقاومت و دوام بتن و کاهش نفوذپذیری و ترک‌خوردگی آن دارد و به همین دلیل باید با دقت انجام شود. در فرایند کیورینگ باید از کاهش سریع رطوبت بتن جلوگیری شود تا بتن شرایط مناسبی برای کسب مقاومت موردنظر داشته باشد.
در این مرحله، کنترل دما و رطوبت بتن اهمیت زیادی دارد و باید از بتن در برابر عوامل محیطی مانند سرما، گرمای شدید، بارندگی و یخ‌زدگی محافظت شود. یک شرکت ساختمانی باتجربه با رعایت اصول صحیح عمل‌آوری بتن و کنترل شرایط محیطی، از افت کیفیت و ایجاد ترک در فونداسیون جلوگیری کرده و شرایط لازم برای دستیابی بتن به مقاومت و دوام مناسب را فراهم میکند.
طراحی و نقشه فونداسیون چیست؟
طراحی و نقشه فونداسیون فرآیندی است که در آن با توجه به مشخصات خاک، بارهای وارد بر سازه و سیستم سازهای، نوع و ابعاد پی و جزئیات اجرایی آن تعیین میشود. در این مرحله محل پی‌ها، ستونها، شناژها، آرماتورها و سایر اجزای فونداسیون مشخص میشوند تا اجرای پی بر اساس یک نقشه دقیق انجام شود. اطلاعات مربوط به مطالعات خاک، بارگذاری و شرایط سازه از مهمترین داده‌های موردنیاز برای طراحی فونداسیون هستند و نتیجه طراحی باید در نقشه‌های اجرایی بهصورت دقیق نمایش داده شود.
پلان فونداسیون چیست؟
پلان فونداسیون نقشه‌ای سازهای است که محل، نوع، تعداد و ابعاد پی‌ها را نسبت به محورهای ساختمان مشخص میکند. در این پلان، موقعیت ستونها، شناژها، دیوارهای فونداسیون و سایر اجزای مرتبط با پی نیز نمایش داده میشود. پلان فونداسیون معمولاً پس از مشخص شدن آکس‌بندی و ستون‌گذاری تهیه میشود و یکی از نقشه‌های اصلی برای اجرای پی، بتن مگر و سایر عملیات مربوط به فونداسیون است.
نقشه فونداسیون شامل چه اطلاعاتی است؟
نقشه فونداسیون اطلاعات مختلفی برای اجرای دقیق پی در اختیار تیم اجرایی قرار می‌دهد. محل و ابعاد پی‌ها، شماره‌گذاری پی‌ها، محورهای آکس، محل ستونها، شناژها، تراز فونداسیون و اندازه‌گذاری‌ها از مهمترین اطلاعات این نقشه هستند. بسته به نوع پروژه، جزئیات آرماتوربندی، مقاطع اجرایی، بازشوها، دیوارهای فونداسیون، مشخصات بتن و سایر نکات اجرایی نیز در نقشه یا دیتیل‌های مربوط به فونداسیون درج میشود.
اصول طراحی فونداسیون ساختمان
در طراحی فونداسیون ساختمان ابتدا شرایط خاک و اطلاعات ژئوتکنیکی بررسی و سپس بارهای وارد بر سازه تحلیل میشوند. طراح با در نظر گرفتن عواملی مانند ظرفیت باربری خاک، نشست مجاز، بارهای قائم و جانبی، نوع سازه و موقعیت ستونها، نوع و ابعاد مناسب پی را تعیین میکند. پس از آن، ابعاد فونداسیون، ضخامت، آرماتورها و جزئیات اتصال اجزای مختلف کنترل میشوند تا پی از نظر مقاومت و بهره‌برداری عملکرد مناسبی داشته باشد. در نهایت، اطلاعات محاسباتی باید به نقشه‌های اجرایی تبدیل شود و محل پی‌ها، شناژها، ستونها، آرماتورها و سایر جزئیات با دقت در آن مشخص شود.
برای آشنایی با روش‌های مختلف ترمیم بتن، مراحل اجرا و مواد مورد استفاده، مقاله «روش های ترمیم بتن» را مطالعه فرمایید.

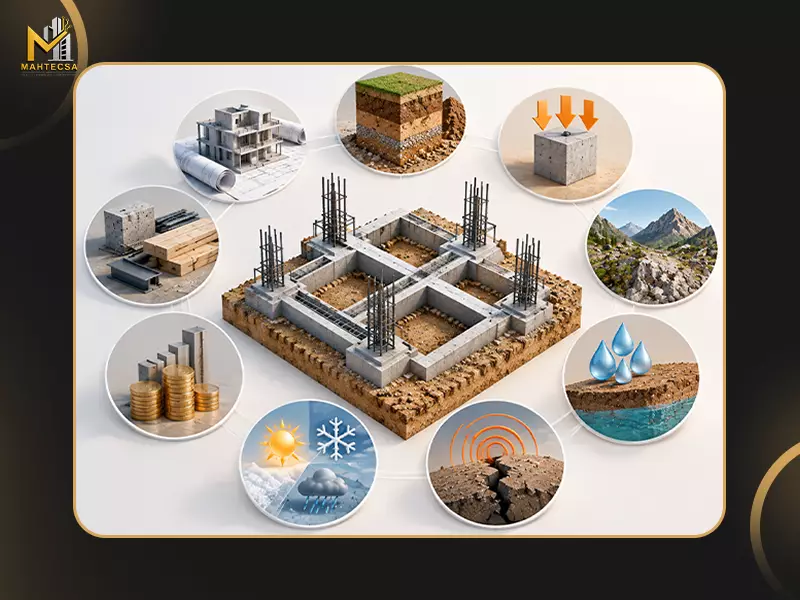

عوامل موثر در انتخاب نوع فونداسیون چیست؟
فونداسیون جز پایه و اساسی هر سازه ساختمانی است که بر دوام و مقاومت کل سازه تاثیر دارد، به‌همین دلیل باید به خوبی طراحی و اجرا شود تا ساختمان در درازندت دچار آسیب نشود. فونداسیون انواع مختلفی، براساس عمق و مصالح، دارد که با توجه به محل ساخت سازه، کاربرد سازه، طبقات بودجه متفاوت است. در انتخاب هر نوع فونداسیون باید به تمامی این موارد توجه شود.
- نوع خاک: خاک محل احداث سازه براساس تراکم، مقاومت، میزان تحمل بار و رطوبت مختلف است و اولین نکته در هنگام انتخاب نوع فونداسیون است. درصورتی که خاک مقاومت و تراکم مناسبی داشته باشد، می‌توان از فونداسیون سطحی استفاده کرد. اما در خاک‌های سست که احتمال ریزش و نشست بالایی دارد، مانند خاک رسی و ماسه‌ای، باید از فونداسیون مرکب عمیق و شمع استفاده کرد. بنابراین قبل از شروع عملیات، باید خاک مورد آزمایش قرار بگیرد.
- تعداد طبقات ساختمان: تعداد طبقات ساختمان بر میزان بار سازه تاثیر می‌گذارد و باید در هنگام انتخاب فونداسیون توجه کرد. در صورت بالاتر بودن تعداد طبقات ساختمانی، باید از پی عمیق‌تر و با مصالح مقاوم‌تر مانند فلزی استفاده کرد.
- میزان بار سازه: وزن ساختمان و تعداد طبقات یکی از عواملی است که بر میزان بار سازه تاثیر می‌گذارد. برای مثال میزان بار سوله‌های صنعتی، پل‌ها یا برج‌ها در مقایسه با ساختمان‌های مسکونی بیشتر است. در انتخاب میزان بار سازه باید به بارهای خارجی مانند باد، زلزله، ارتعاشات ناشی از ماشین‌آلات و حتی تغییر کاربری ساختمان نیز باید مورد توجه قرار بگیرد.
- تاثیر شرایط آب‌وهوایی و عمق یخبندان: شرایط آب‌وهوایی و عمق یخبندان نیز در انتخاب و طراحی فونداسیون اهمیت دارد. در مناطق سردسیر، اگر کف فونداسیون در عمق مناسبی قرار نگیرد، یخ‌زدگی و ذوب شدن رطوبت خاک میتواند باعث تغییر حجم و جابهجایی بستر شود. به همین دلیل، عمق اجرای پی باید متناسب با شرایط اقلیمی، نوع خاک و عمق یخبندان منطقه در نظر گرفته شود. همچنین در مناطق گرم، مرطوب یا دارای سطح آب زیرزمینی بالا، دوام بتن و محافظت از آرماتورها اهمیت بیشتری پیدا میکند.
- تاثیر هزینه اجرای فونداسیون: هزینه اجرای فونداسیون یکی دیگر از عوامل مؤثر در انتخاب نوع پی است، اما نباید تنها معیار تصمیم‌گیری باشد. نوع فونداسیون، حجم خاکبرداری، مقدار بتن و میلگرد، عمق پی، شرایط زمین و هزینه اجرای آن، همگی بر هزینه نهایی تأثیر می‌گذارند. برای مثال، اگر شرایط خاک اجازه دهد، استفاده از یک فونداسیون سطحی میتواند نسبت به اجرای پی عمیق عملیات اجرایی ساده‌تر و کم‌هزینه‌تری داشته باشد. با این حال، انتخاب نهایی باید براساس ایمنی، عملکرد سازه و صرفه اقتصادی انجام شود؛ زیرا کاهش هزینه اولیه نباید باعث افزایش هزینه‌های تعمیر و تقویت سازه در آینده شود.

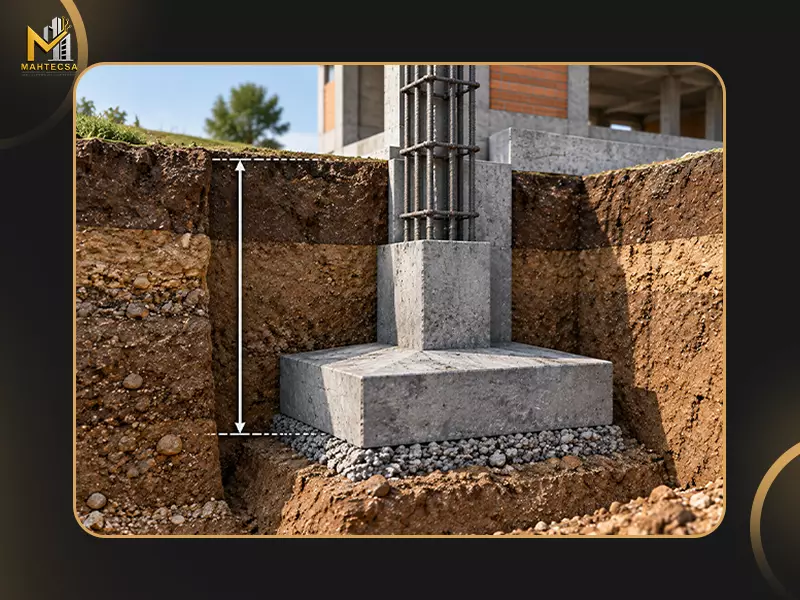

عمق فونداسیون ساختمان چقدر باید باشد؟
برای عمق فونداسیون ساختمان نمی‌توان عدد ثابتی مشخص کرد. این مقدار باتوجه به نوع خاک، ظرفیت باربری زمین، میزان و نوع بار سازه، نوع فونداسیون، شرایط آب‌وهوایی و تراز مناسب مشخص میشود. گزارش مکانیک خاک در مشخص کردن عمق فونداسیون برای طراحی سازه تاثیر زیادی دارد. با افزایش بار سازه در ساختمان‌های مختلف، ابعاد فونداسیون و سیستم پی نیز باید تغییر کند اما این موضوع لزوما به معنی عمیق‌تر شدن فونداسیون نیست. شرایط بستر و نحوه انتقال بار به زمین مشخص میکند پی در چه ترازی و با چه ابعادی انجام شود.
عمق فونداسیون ساختمان یک طبقه
عمق فونداسیون ساختمان یک طبقه براساس شرایط زمین و نوع سازه مشخص میشود و عمق مشخص و ثابتی برای تمام ساختمان‌های یک طرقه وجود ندارد. در ساختمان‌های سبک با خاک مناسب امکان استفاده از پی‌های سطحی وجود دارد، اما اگر خاک ظرفیت باربری کافی نداشته باشد یا در صورت احتمال نشست نامتقارن، ابعاد و نوع فونداسیون تغییر میکند. برای ساختمان‌های یک طبقه معمولا از میلگردهای سایز 16 یا 18 استفاده میشود و عمق پی باید بین 80-60 سانتی‌متر باشد.
عمق فونداسیون ساختمان چند طبقه
عمق فونداسیون ساختمان چند طبقه براساس تعداد طبقات و میزان بار واردشده، شرایط خاک و معیارهای نشست مشخص میشود. معمولا برای هر طبقه بیشتر 10 سانتی‌متر اضافه میشود. برای مثال اگر عمق فونداسیون ساختمان یک‌طبقه 60 سانتی‌متر باشد، عمیق ساختمان دو طبقه 70 سانتی‌متر است. برای ساختمان‌های چند طبقه باید از بتن مسلح ضخیم استفاده شود.
عمق یخبندان فونداسیون چیست؟
منظور از عمق یخبندان فونداسیون، پایین‌ترین عمق خاک است که آب و رطوبت در روزهای سرد در آن قسمت منجمد میشود. اهمیت میزان عمق یخبندان فونداسیون، تاثیر آن در ظرفیت باربری خاک و تورم آن است. باتوجه به مقررات ساختمان، پی باید در عمق و ترازی باشد که باعث خرابی پی نشود. بااین‌حال، عمق مشخصی برای یخبندان فونداسیون وجود ندارد و با توجه به دمای محیط معتدل تا سردسیر از 0.6 تا 2 متر متفاوت است.
برای آشنایی با روش‌های مختلف مقاوم سازی بتن، مراحل اجرا و مواد مورد استفاده، مقاله «روش های مقاوم سازی بتن» را مطالعه فرمایید.

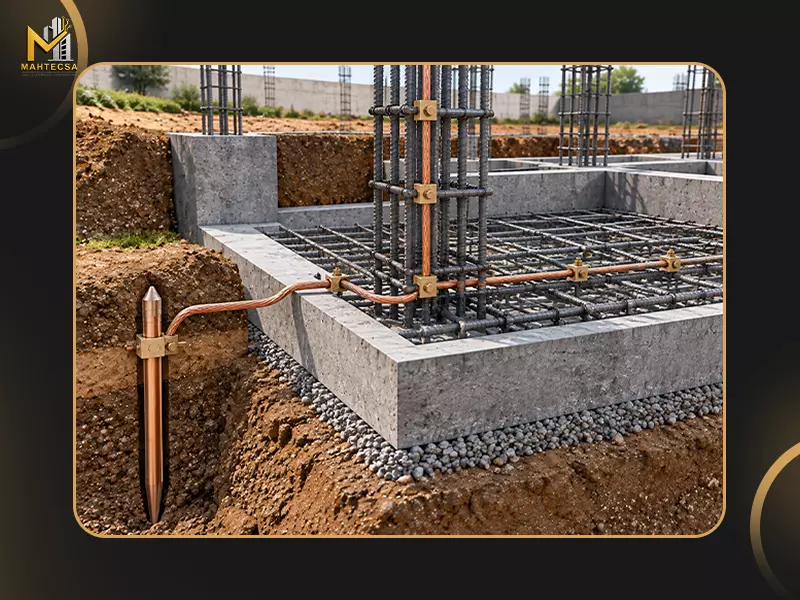

سیستم ارت و همبندی فونداسیون چیست؟
سیستم ارت و همبندی فونداسیون مجموعه‌ای از راهکارهای الکتریکی برای کاهش اختلاف پتانسیل و ایجاد مسیر مناسب برای عبور جریان‌های خطا و تخلیه جریان به زمین است. در این سیستم، بخش‌هایی از آرماتور فونداسیون و سایر اجزای فلزی مرتبط، مطابق ضوابط اجرایی به سیستم اتصال زمین و همبندی متصل میشوند تا در شرایط بروز خطای الکتریکی، خطر برق‌گرفتگی و ایجاد اختلاف پتانسیل خطرناک کاهش پیدا کند. بنابراین، در پاسخ به اینکه فونداسیون چیست و چه ارتباطی با سیستم ارت دارد، باید توجه داشت که خود فونداسیون وظیفه سازهای انتقال بار به زمین را بر عهده دارد، اما آرماتور و اجزای فلزی آن می‌توانند در طراحی سیستم اتصال زمین و همبندی ساختمان نیز مورد استفاده قرار گیرند. اجرای این بخش باید براساس نقشه‌های تأسیسات الکتریکی، الزامات مقرراتی و جزئیات پروژه انجام شود تا اتصال الکتریکی، پیوستگی هادی‌ها و حفاظت در برابر خوردگی به‌درستی تأمین شود.
ارت فونداسیون چیست؟
ارت فونداسیون روشی برای استفاده از بخشهای مناسب و مدفون در پی ساختمان به‌عنوان بخشی از سیستم اتصال زمین است. در این روش، میلگردها یا هادی‌های پیش‌بینی‌شده در فونداسیون، طبق جزئیات طراحی به سیستم ارت متصل میشوند تا در شرایط خطای الکتریکی، مسیر مناسبی برای عبور جریان و تخلیه آن به زمین فراهم شود. البته صرف قرار گرفتن میلگرد داخل بتن به‌تنهایی به معنی ایجاد ارت نیست و برای عملکرد صحیح، باید ارتباط الکتریکی مناسب میان الکترود و زمین و همچنین پیوستگی اتصالات مطابق طراحی تأمین شود. به همین دلیل، اجرای ارت در فونداسیون باید هم‌زمان با آرماتوربندی و با هماهنگی میان مهندس سازه و تأسیسات الکتریکی انجام شود.
الکترود فونداسیون چیست؟
الکترود فونداسیون یا الکترود مدفون در بتن، هادی‌ای است که در بتن فونداسیون قرار میگیرد و برای ایجاد ارتباط الکتریکی با زمین در سیستم اتصال زمین استفاده میشود. این روش که با عنوان الکترود یوفر (Ufer) نیز شناخته میشود، میتواند با استفاده از میلگردهای مناسب یا هادی‌های فلزی اجرا شود؛ به شرط آنکه جزئیات اتصال، پیوستگی و تماس مؤثر با محیط اطراف مطابق الزامات طراحی فراهم باشد. در ساختمان‌های بتنی، حجم و سطح تماس فونداسیون با زمین میتواند ظرفیت مناسبی برای الکترود ایجاد کند؛ به همین دلیل، پی ساختمان در صورت طراحی و اجرای صحیح میتواند بخش مهمی از سیستم زمین را تشکیل دهد.
همبندی فونداسیون چیست؟
همبندی فونداسیون به اتصال الکتریکی بخشهای هادی ساختمان با هدف هم‌پتانسیل‌سازی و کاهش اختلاف ولتاژ میان آن‌ها گفته میشود. در این فرآیند، اجزای فلزی مشخص‌شده در نقشه تأسیسات، از جمله بخش‌هایی از آرماتور فونداسیون، می‌توانند به یکدیگر و در نهایت به سیستم همبندی ساختمان متصل شوند تا در شرایط خطا، اختلاف پتانسیل خطرناک میان قسمت‌های هادی کاهش پیدا کند. بنابراین، برخلاف تصور رایج، همبندی صرفاً به معنای اتصال میلگردهای فونداسیون به یکدیگر نیست؛ بلکه یک سیستم هماهنگ برای ایجاد هم‌پتانسیلی در بخشهای هادی ساختمان است که اجرای آن باید طبق نقشه و الزامات تأسیسات الکتریکی انجام شود.

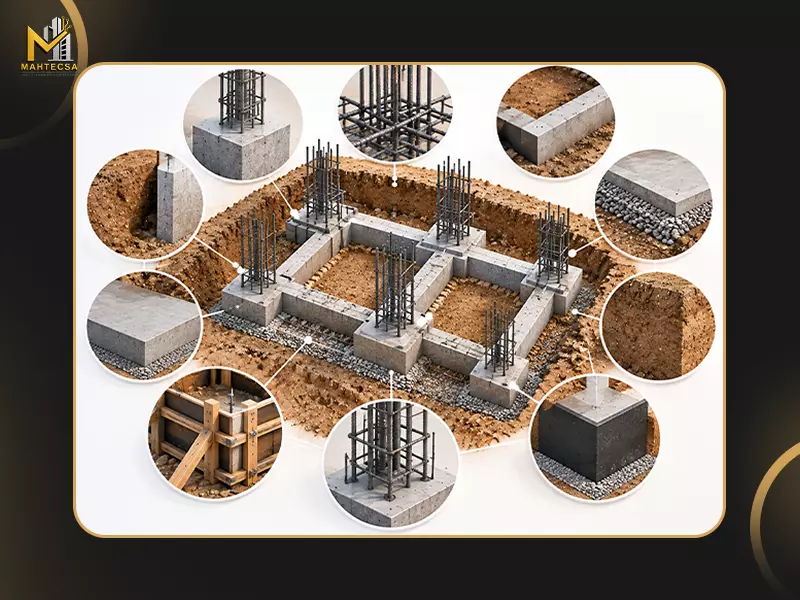

اصطلاحات مهم فونداسیون
در کنار انواع اصلی فونداسیون، در متون فنی و حتی در گفت‌وگوی روزمره کارگاه‌ها با اصطلاحاتی روبه‌رو می‌شویم که شناخت آن‌ها به درک بهتر فرایند طراحی و اجرای پی کمک میکند. برخی از این عبارت‌ها به شکل خاصی از فونداسیون اشاره دارند و برخی دیگر به مصالح یا ابزارهای مورداستفاده در اجرای آن مربوط میشوند. در ادامه به مهمترین این اصطلاحات، از فونداسیون پله‌ای گرفته تا پرایمر و براش موردنیاز در اجرای آن، پرداخته‌ایم.
فونداسیون پله‌ای چیست؟
فونداسیون پله‌ای زمانی اجرا میشود که تراز کف پی در نقاط مختلف یک ساختمان یکسان نباشد؛ برای مثال وقتی زمین شیب‌دار است یا بخشی از سازه دارای زیرزمین و بخش دیگر فاقد آن است. در این حالت بهجای اجرای یک کف یکنواخت، پی بهصورت پله‌ای و در چند تراز متفاوت اجرا میشود تا با شکل طبیعی زمین یا اختلاف‌سطح سازه هماهنگ باشد. نکته مهم در این نوع فونداسیون، طراحی درست محل تغییر تراز و اتصال بین پله‌هاست؛ زیرا هر گونه ضعف در این ناحیه میتواند باعث ایجاد تنش موضعی و ترک‌خوردگی شود. به همین دلیل، در ساختمان‌های بلندتر معمولاً توصیه میشود بهجای چند پله متوالی، از درز انقطاع استفاده و هر بخش بهصورت مجزا تحلیل و طراحی شود.
فونداسیون باسکولی چیست؟
فونداسیون باسکولی یا پی طره‌ای، ترکیبی از دو پی منفرد است که با یک تیر رابط صلب به یکدیگر متصل میشوند. این نوع فونداسیون بیشتر در مواردی به کار می‌رود که یک ستون، مثلاً به دلیل مجاورت با ملک همسایه یا خط زمین، نمی‌تواند پی متقارن و مرکزی داشته باشد و بار وارد بر آن با برون‌محوری زیادی همراه است. در این طراحی، تیر رابط بخشی از بار پی خارج از مرکز را به پی مجاور منتقل میکند تا فشار وارد بر خاک به‌طور نامتقارن توزیع نشود. این تیر باید بالاتر از سطح خاک قرار گیرد تا مستقیماً تحت فشار زمین نباشد؛ در غیر این صورت باید مطابق ضوابط فونداسیون نواری طراحی شود.
فونداسیون مگ چیست؟
فونداسیون مگ در واقع به لایه بتن مگر یا بتن نظافت اشاره میکند که پیش از آرماتوربندی روی بستر خاک اجرا میشود. این لایه به‌تنهایی یک نوع فونداسیون مستقل نمیشود، بلکه صرفا بستری صاف برای جلوگیری از تماس مستقیم میلگرد با خاک ایجاد میکند. با این‌حال، به‌دلیل اهمیت این لایه در کیفیت پی، به آن فونداسیون پی می‌گویند.
فونداسیون مالی چیست؟
برای درک بهتر اینکه فونداسیون چیست، باید توجه داشت که فونداسیون مالی به نوع مشخصی از پی اشاره نمی‌کند، بلکه بیشتر به جنبه اقتصادی انتخاب و اجرای فونداسیون مربوط میشود. هزینه اجرای پی، از خاکبرداری گرفته تا بتن و آرماتور، بخش قابل‌توجهی از بودجه کل ساختمان را به خود اختصاص می‌دهد و به همین دلیل، بسیاری از کارفرمایان در کنار مسائل فنی، به هزینه‌های مالی پروژه نیز توجه ویژه‌ای دارند. با این حال، کاهش هزینه‌ها هرگز نباید به قیمت کاهش ایمنی یا استحکام سازه تمام شود؛ زیرا اصلاح یا تقویت فونداسیون پس از اتمام ساخت، هزینه‌ای بسیار بیشتر از اجرای اصولی آن در ابتدای پروژه خواهد داشت.
پرایمر فونداسیون چیست؟
پرایمر فونداسیون ماده‌ای مایع یا خمیری‌شکل است که پیش از اجرای عایق‌کاری رطوبتی، روی سطح بتن فونداسیون اعمال میشود. این ماده با پوشاندن غبار و ناهمواری‌های سطحی بتن، چسبندگی لایه عایق مانند ایزوگام یا قیرگونی را به‌طور محسوسی افزایش می‌دهد و از جدا شدن آن در بلندمدت جلوگیری میکند. بدون اجرای صحیح پرایمر، رطوبت میتواند از طریق درزهای ریز عایق نفوذ کرده و باعث خوردگی آرماتور یا کاهش دوام سازه شود. بنابراین، برای درک بهتر این موضوع که فونداسیون چیست و چه نقشی در استحکام و دوام ساختمان دارد، باید به روش‌های محافظت از آن در برابر رطوبت و اهمیت اجرای صحیح لایه پرایمر نیز توجه کرد.
براش فونداسیون چیست؟
براش فونداسیون در اجرای عایق‌کاری، قلم‌مو یا ابزاری برای پخش یکنواخت پرایمر روی سطح بتن فونداسیون است. استفاده صحیح از این ابزار باعث میشود پرایمر بهصورت یک لایه نازک و یکدست روی تمام سطح گسترده شود و هیچ نقطه‌ای بدون پوشش باقی نماند؛ زیرا حتی یک ناحیه کوچک بدون پرایمر میتواند نقطه ضعفی برای نفوذ رطوبت ایجاد کند. اجرای این مرحله معمولاً پیش از نصب عایق نهایی انجام میشود تا سطح فونداسیون کاملاً آماده و خشک باشد.
هزینه اجرای فونداسیون چگونه محاسبه میشود؟
هزینه اجرای فونداسیون به عوامل مختلفی مانند نوع و ابعاد پی، تعداد طبقات و میزان بار ساختمان، شرایط خاک، مقدار مصالح مصرفی و دستمزد اجرای کار بستگی دارد. به همین دلیل، نمی‌توان یک نرخ ثابت برای هزینه فونداسیون همه ساختمان‌ها در نظر گرفت. برای برآورد دقیق، ابتدا باید نقشه‌های سازه و مشخصات فنی پروژه بررسی شود و مقدار مصالح و حجم عملیات اجرایی به دست آید. با دانستن اینکه فونداسیون چیست، چه انواعی دارد و نقش آن در مقاومت ساختمان چیست می‌توان به‌شکل بهتری عوامل موثر بر هزینه اجرا را بررسی کرد.
، هزینه اجرای فونداسیون را بر اساس بخشهای اصلی عملیات اجرایی و مصالح موردنیاز محاسبه میشود. این بخش‌ها شامل موارد زیر است.
- هزینه بتن فونداسیون: مقدار بتن موردنیاز بر اساس ابعاد و حجم فونداسیون و جزئیات درج‌شده در نقشه سازه تعیین میشود. سپس حجم به‌دست‌آمده در قیمت روز هر مترمکعب بتن ضرب میشود. هزینه حمل بتن، پمپاژ و بتن‌ریزی نیز در صورت استفاده از این خدمات باید به مبلغ نهایی اضافه شود. عیار و مشخصات فنی بتن موردنیاز پروژه نیز میتواند روی هزینه این بخش تأثیرگذار باشد.
- هزینه میلگرد و آرماتوربندی: وزن میلگرد موردنیاز با توجه به قطر، تعداد، طول و جزئیات آرماتورهای مشخص‌شده در نقشه محاسبه میشود. پس از تعیین وزن کل، قیمت روز میلگرد به همراه هزینه‌های مربوط به برش، خم‌کاری و آرماتوربندی در نظر گرفته میشود. بنابراین، نوع فونداسیون و میزان آرماتور موردنیاز آن تأثیر مستقیمی بر هزینه این بخش دارد.
- هزینه خاکبرداری و اجرای پی: هزینه خاکبرداری به عواملی مانند حجم و عمق گودبرداری، نوع خاک، شرایط دسترسی به زمین، ماشین‌آلات موردنیاز و هزینه حمل خاک بستگی دارد. پس از آماده‌سازی بستر نیز عملیات دیگری مانند اجرای بتن مگر، قالب‌بندی، آرماتوربندی و بتن‌ریزی انجام میشود که هرکدام هزینه جداگانه‌ای دارند. در زمین‌های شیب‌دار، خاک‌های نامناسب یا پروژه‌هایی با عمق خاکبرداری زیاد، هزینه آماده‌سازی و اجرای فونداسیون میتواند افزایش پیدا کند.
اشتباهات رایج در اجرای فونداسیون چیست؟
اجرای فونداسیون یکی از مهمترین بخشهای ساخت‌وساز است؛ زیرا هر نوع اشتباه در اجرای فونداسیون منجر به ترک‌خوردگی، نشست نامتقارن و کاهش مقاومت میشود. آشنایی با فونداسیون چیست به‌تنهایی برای اجرای صحیح و اصولی فونداسیون کافی نیست و باید شرایط زمین، نقشه‌های سازه و جزئیات آرماتوربندی نیز به دقت بررسی شود. بخشی از اشتباهات رایج در اجرای فونداسیون شامل موارد زیر است.
- انتخاب اشتباه نوع فونداسیون: نوع فونداسیون باید بر اساس عواملی مانند ظرفیت باربری و ویژگی‌های خاک، میزان بار سازه، تعداد طبقات و شرایط پروژه انتخاب شود. استفاده از یک نوع پی بدون بررسی شرایط واقعی زمین میتواند باعث عملکرد نامناسب فونداسیون و بروز مشکلاتی مانند نشست شود. به همین دلیل، انتخاب پی باید بر مبنای طراحی مهندسی و نتایج مطالعات ژئوتکنیک انجام شود.
- اجرای غیراصولی آرماتوربندی: رعایت نکردن فاصله و قطر میلگردها، پوشش بتنی، طول مهاری و وصله‌های آرماتورها از خطاهای مهم در اجرای فونداسیون است. آرماتورها باید دقیقاً مطابق نقشه‌های سازهای اجرا و پیش از بتن‌ریزی کنترل شوند. جابهجایی شبکه میلگرد یا کاهش تعداد آرماتورها با هدف کاهش هزینه نیز میتواند ظرفیت و عملکرد فونداسیون را تحت تأثیر قرار دهد.
- بتن‌ریزی نامناسب: کیفیت بتن تنها به طرح اختلاط آن محدود نمیشود و نحوه انتقال، ریختن، تراکم و عمل‌آوری نیز اهمیت دارد. بتن‌ریزی غیراصولی یا ویبره ناکافی میتواند باعث ایجاد حفره و کرموشدگی و در نتیجه کاهش کیفیت بتن شود. همچنین خشک شدن سریع بتن و بی‌توجهی به عمل‌آوری میتواند احتمال ایجاد ترک و کاهش مقاومت نهایی را افزایش دهد.
- بی‌توجهی به آزمایش خاک: اجرای فونداسیون بدون شناخت کافی از مشخصات خاک یکی از خطاهای مهم در مراحل اولیه پروژه است. آزمایش و مطالعات ژئوتکنیک اطلاعاتی درباره ویژگی‌های خاک، ظرفیت باربری و شرایط آب زیرزمینی در اختیار طراح قرار می‌دهد و در انتخاب نوع و ابعاد فونداسیون مؤثر است. نادیده گرفتن این اطلاعات میتواند احتمال نشست نامتقارن و آسیبهای سازهای را افزایش دهد.
سوالات متداول:
بهترین نوع فونداسیون برای ساختمان چیست؟
بهترین نوع فونداسیون برای ساختمان در همه‌ی موارد یکی نیست و باید بر اساس شرایط پروژه انتخاب شود. برای آشنایی با فونداسیون چیست و چه سیستمی برای آن مناسب‌تر است، باید نوع و ظرفیت باربری خاک، تعداد طبقات، میزان بار سازه، وضعیت زمین و محدودیت‌های اجرایی بررسی شود. فونداسیون‌های سطحی مانند پی منفرد، نواری و گسترده برای بسیاری از ساختمان‌ها کاربرد دارند، اما در زمین‌های ضعیف یا شرایط خاص فونداسیون عمیق‌تر گزینه مناسب‌تری باشد.
تفاوت فونداسیون سطحی و عمیق چیست؟
تفاوت اصلی فونداسیون سطحی و عمیق در عمق انتقال بار به زمین و نحوه عملکرد آن‌هاست. در فونداسیون سطحی، بار سازه در عمق نسبتاً کم و از طریق سطح زیر پی به خاک منتقل میشود؛ در حالی که فونداسیون عمیق بار را به لایههای عمیق‌تر زمین انتقال می‌دهد و معمولاً زمانی مورد استفاده قرار میگیرد که لایههای سطحی ظرفیت باربری مناسبی نداشته باشند. بنابراین، برای درک بهتر چیستی فونداسیون باید به شرایط خاک و شرایط سازه هنگام انتخاب سطحی یا عمیق بودن پی توجه داشت.
آیا نوع خاک روی فونداسیون تأثیر دارد؟
بله، نوع و ویژگی‌های خاک یکی از عوامل اصلی در طراحی فونداسیون است. عواملی مانند ظرفیت باربری، تراکم‌پذیری، میزان نشست، سطح آب زیرزمینی و لایه‌بندی خاک می‌توانند روی نوع، ابعاد و عمق فونداسیون تأثیر بگذارند. به همین دلیل، پاسخ دقیق به سؤال فونداسیون چیست بدون در نظر گرفتن زمین محل پروژه کامل نیست؛ زیرا یک سیستم پی که در یک زمین عملکرد مناسبی دارد، ممکن است در خاکی با مشخصات متفاوت نیاز به طراحی یا راهکار دیگری داشته باشد.
عمر مفید فونداسیون ساختمان چقدر است؟
فونداسیون در صورت طراحی صحیح، اجرای اصولی و استفاده از مصالح مناسب میتواند برای چندین دهه و معمولاً هم‌راستا با عمر سازه ساختمان عملکرد خود را حفظ کند. با این حال، نمی‌توان یک عدد ثابت برای عمر مفید تمام فونداسیون‌ها تعیین کرد؛ زیرا کیفیت ساخت، شرایط خاک، نفوذ آب و رطوبت، خوردگی آرماتورها، کیفیت بتن و میزان نگهداری بر دوام آن تأثیر دارند. در واقع، وقتی درباره فونداسیون چیست و عملکرد آن صحبت می‌کنیم، دوام پی را باید بخشی از عملکرد بلندمدت سازه در نظر گرفت.
